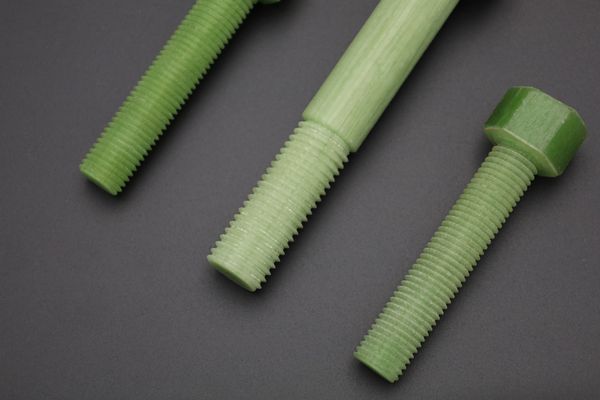

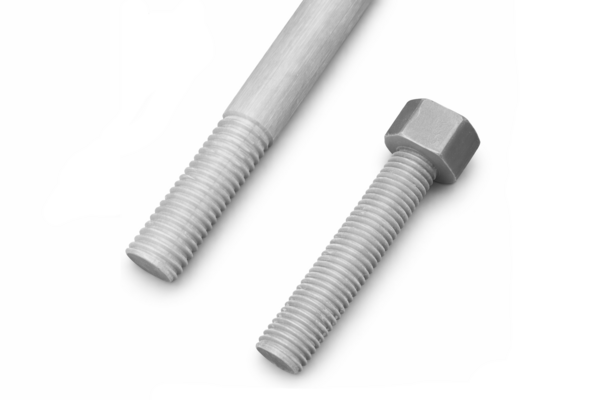

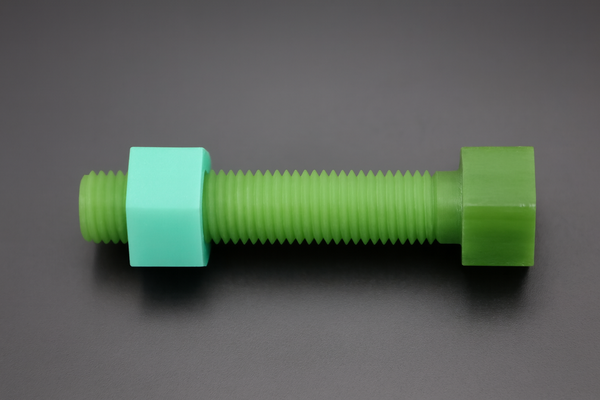

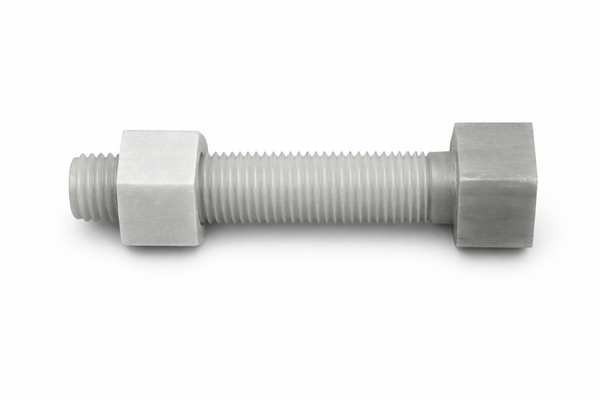

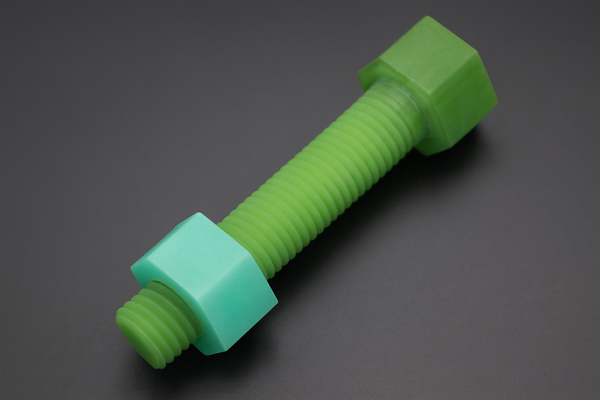

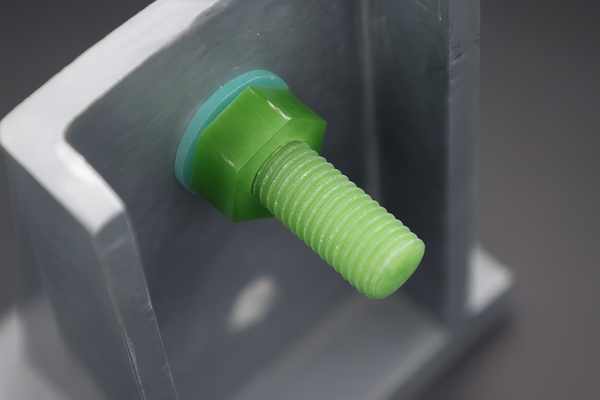

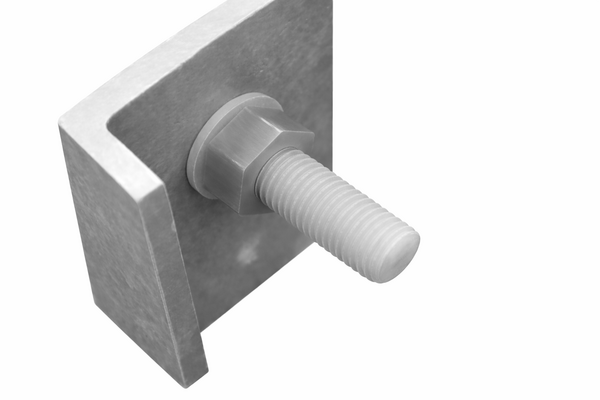

Unsere GFK-Schrauben eignen sich optimal für Einsatzbereiche, in denen elektrische Isolationsfähigkeit entscheidend ist oder ausschließlich GFK-Produkte verwendet werden dürfen. Gerne unterstützen wir Sie bei der Auswahl der richtigen Schrauben für Ihre Anwendung.
metr. Gewinde | Zugkraft in N | max. Anziehmoment in Nm |
|---|---|---|
M6 | 3.000 | 5 |
M8 | 8.000 | 8 |
M10 | 10.000 | 14 |
M12 | 18.000 | 28 |
M16 | 25.000 | 45 |
M20 | 40.000 | 85 |
M24 | 50.000 | 146 |
M30 | 75.000 | 160 |

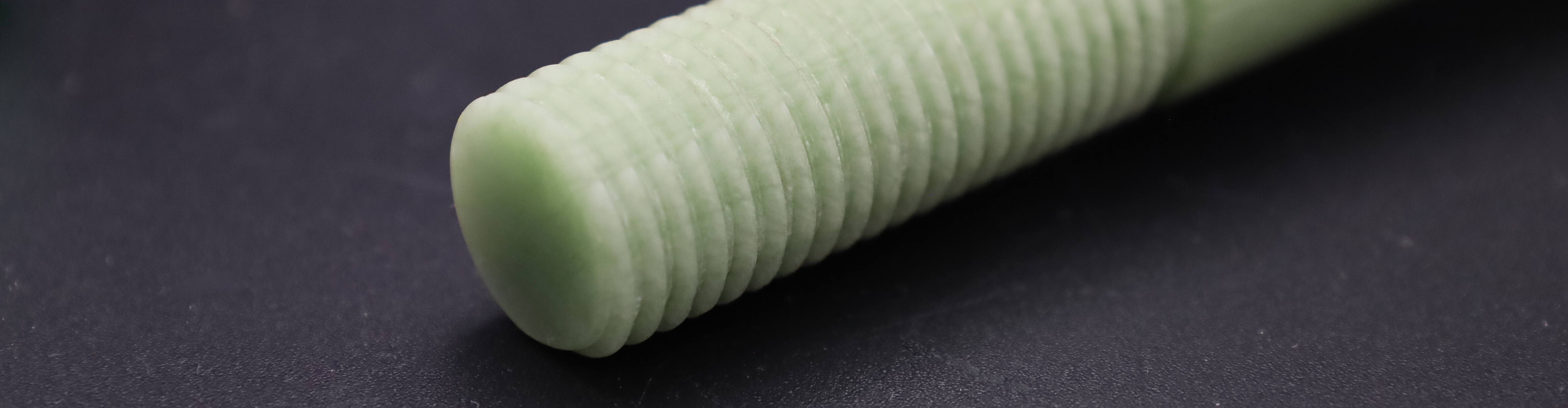

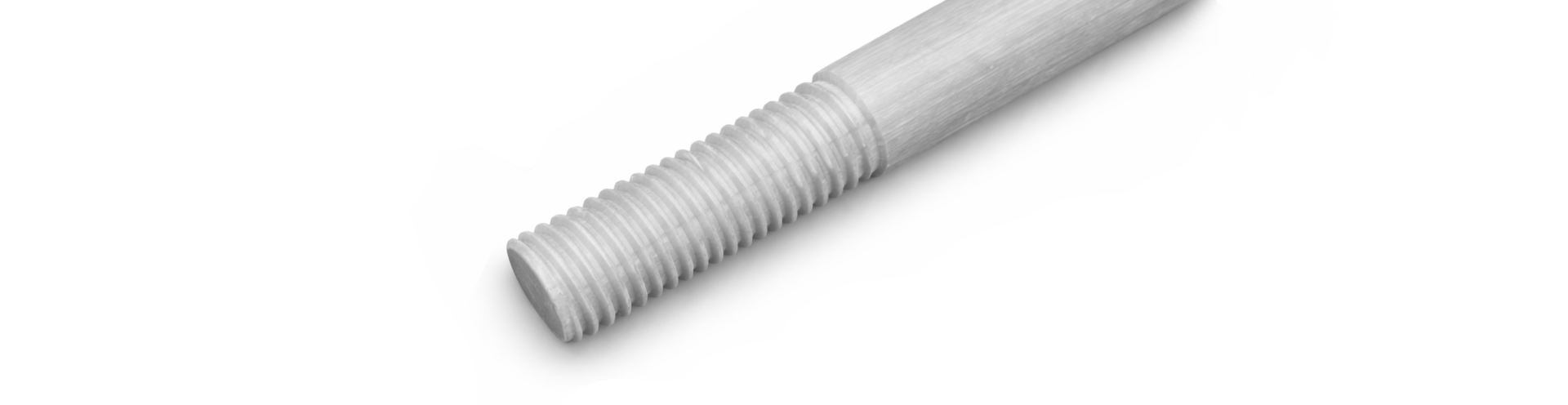

GFK-Gewindestangen bieten hohe elektrische Isolation, Korrosionsbeständigkeit und geringes Gewicht. Sie werden eingesetzt, wenn metallfreie Befestigungslösungen oder ausschließlich GFK-Materialien erforderlich sind. Kontaktieren Sie uns für die passende Ausführung.
metr. Gewinde | Zugkraft in N | max. Anziehmoment in Nm |
|---|---|---|
M6 | 3.000 | 5 |
M8 | 8.000 | 8 |
M10 | 10.000 | 14 |
M12 | 18.000 | 28 |
M16 | 25.000 | 45 |
M20 | 40.000 | 85 |
M24 | 50.000 | 146 |
M30 | 75.000 | 160 |

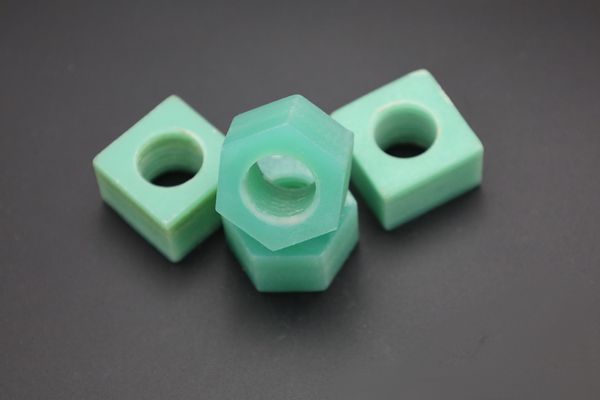

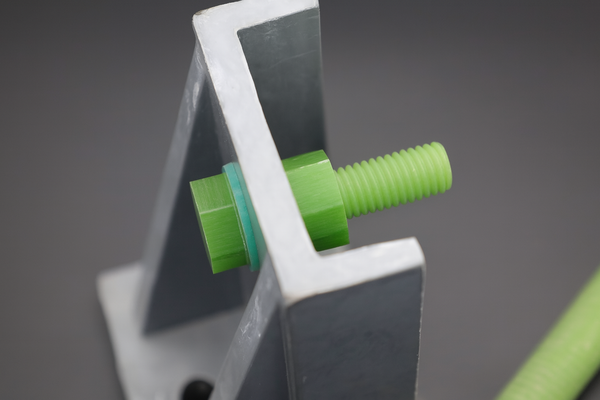

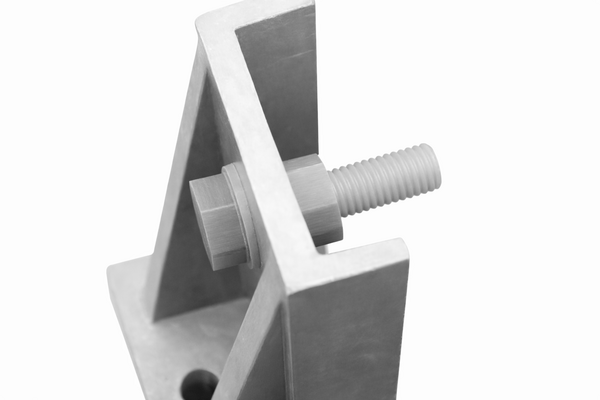

GFK-Muttern bieten hohe elektrische Isolation, Korrosionsbeständigkeit und geringes Gewicht. Sie werden verwendet, wenn metallfreie Verbindungen oder ausschließlich GFK-Komponenten erforderlich sind. Kontaktieren Sie uns für die passende Ausführung.
Wir liefern Vierkantmuttern in quadratischer Auslegung c = M (Stärke der Mutter = Gewindedurchmesser)
M | d | Schlüsselweite SW | b | c1/c2 |
|---|---|---|---|---|
6 | 5,2 | 10 | 14 | 6/12 |
8 | 6,8 | 13 | 23 | 8/16 |
10 | 8,5 | 19 | 26 | 10/20 |
12 | 10,2 | 24 | 34 | 12/24 |
16 | 14 | 30 | 43 | 16/32 |
20 | 17,5 | 36 | 51 | 20/40 |
24 | 21 | 41 | 54 | 24/48 |
30 | 26,5 | 46 | 62 | 30/60 |

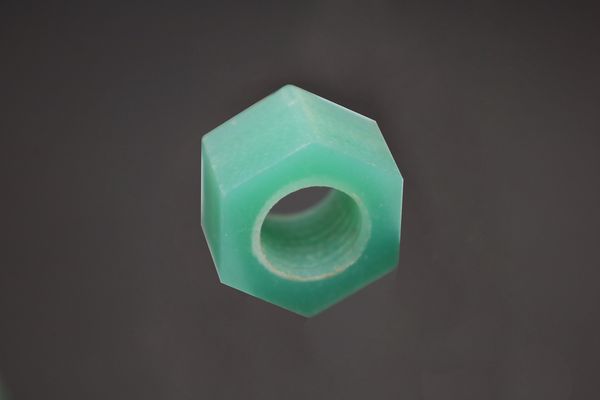

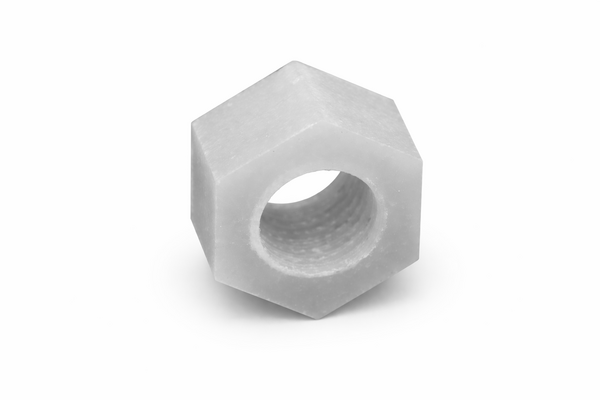

Wir liefern Sechskantmuttern in der Auslegung c = 2 x M.
M | d | Schlüsselweite SW | b | c1/c2 |
|---|---|---|---|---|
6 | 5,2 | 10 | 12 | 6/12 |
8 | 6,8 | 13 | 15 | 8/16 |
10 | 8,5 | 19 | 20 | 10/20 |
12 | 10,2 | 24 | 22 | 12/24 |
16 | 14 | 30 | 28 | 16/32 |
20 | 17,5 | 36 | 35 | 20/40 |
24 | 21 | 41 | 42 | 24/48 |
30 | 26,5 | 46 | 53 | 30/60 |
| Eigenschaft | Einheit | Wert |
|---|---|---|
| Dichte | g/cm³ | ≥ 2,14 |
| Wasseraufnahme | % | < 0,05 |
| Zugfestigkeit | MPa | ≥ 1400 |
| Biegefestigkeit | MPa | ≥ 900 |
| Druckfestigkeit | MPa | ≥ 950 |
| Faseranteil | % | > 80 |
| Interlaminare Scherfestigkeit | MPa | ≥ 70 |
| Temperaturklasse | °C | H (180°C) |
