GFK Winkelprofile

GFK Winkelprofile sind L-förmige Strukturprofile aus glasfaserverstärktem Kunststoff. Sie werden im Pultrusionsverfahren hergestellt und kommen überall dort zum Einsatz, wo ein Verbindungs- oder Aussteifungselement gefragt ist, das gleichzeitig korrosionsbeständig, elektrisch isolierend und wartungsarm sein soll. Damit eignet sich das GFK Winkelprofil besonders für Anwendungen in der Elektrotechnik, im Anlagenbau und in der Wasserwirtschaft – also überall dort, wo metallische Werkstoffe an ihre Grenzen kommen.

Fibrolux liefert GFK Winkelprofile in gleichschenkligen und ungleichschenkligen Ausführungen, mit Schenkellängen von 10 bis 250 mm und Wandstärken von 2 bis 12 mm. Viele Abmessungen sind als Lagerware in 6-m-Längen kurzfristig ab Hofheim verfügbar. Für projektspezifische Anforderungen werden auf Anfrage auch Werkzeuge für individuelle Querschnitte gefertigt.

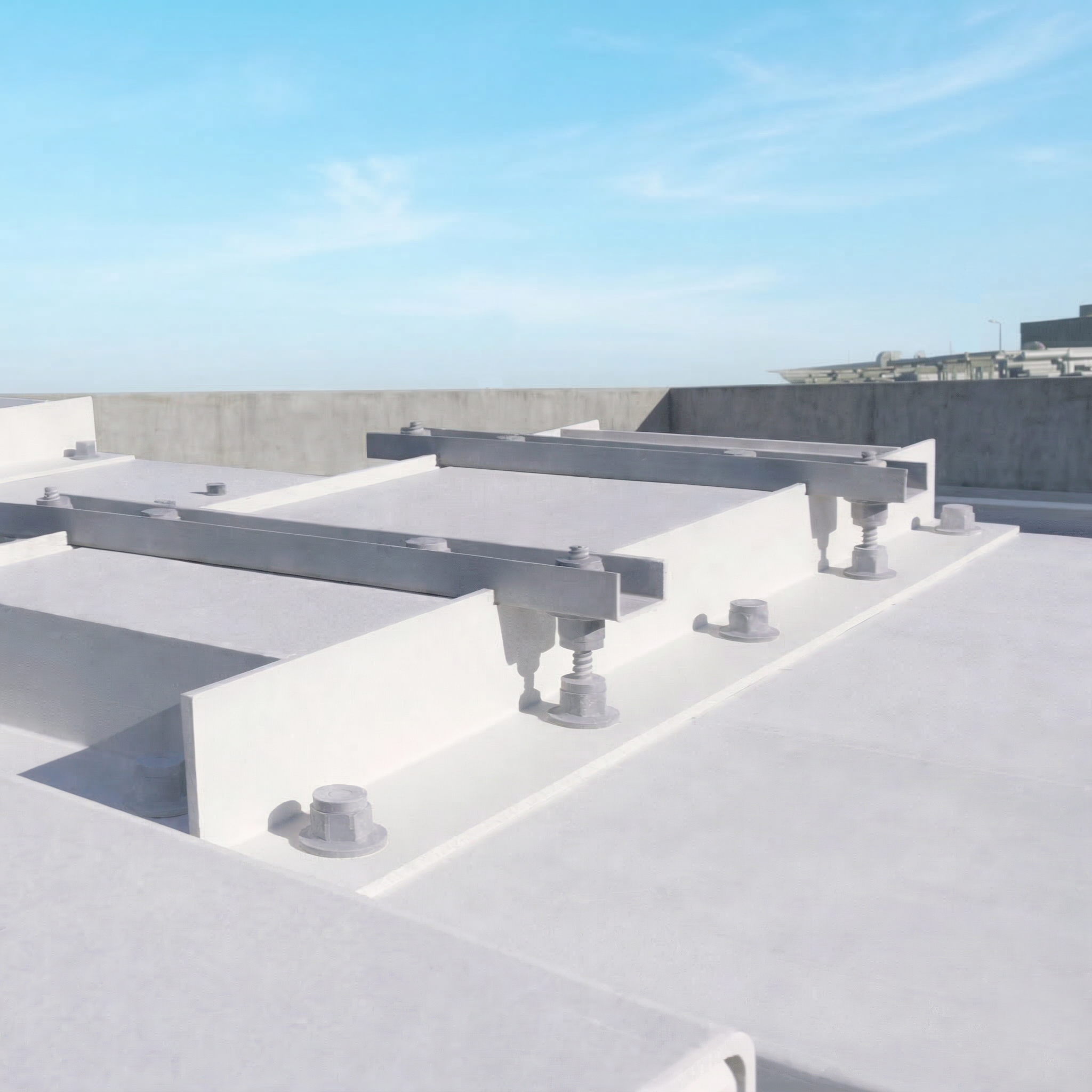

GFK Winkel Anwendung

Werkstoff mit konstruktivem Mehrwert.

Der Werkstoff GFK (glasfaserverstärkter Kunststoff, oft auch als FRP oder GRP bezeichnet) verbindet Eigenschaften, die in dieser Form kein anderer Konstruktionswerkstoff bietet: Er ist elektrisch nichtleitend, beständig gegenüber zahlreichen Chemikalien und nimmt praktisch keine Feuchtigkeit auf.

Durch das Pultrusionsverfahren entstehen Profile mit über die gesamte Länge konstanten Wandstärken und gleichmäßiger Faserausrichtung. Das ergibt verlässliche mechanische Kennwerte – eine wichtige Grundlage für die statische Bemessung in der Konstruktionsplanung.

Kabeltragsysteme und Elektroinstallation
Als Halterung, Trennsteg oder Unterzug in Kabelpritschensystemen – mit der elektrischen Isolation als Materialeigenschaft.
Anlagen- und Apparatebau
Für Rahmenkonstruktionen und Aufhängungen in der Verfahrenstechnik, Galvanik und Chemischen Industrie.
Wasserwirtschaft und Kläranlagen
Als Verbindungs- und Stützelement an Schieberanlagen, Rechen, Abdeckkonstruktionen und in der Wasseraufbereitung.
Marine und Offshore
Für Konstruktionen mit direktem Kontakt zu Seewasser, Salzluft und UV-Strahlung.
BESTÄNDIGKEIT
Langlebig ohne Pflege.

GFK nimmt nahezu keine Feuchtigkeit auf und ist beständig gegenüber Salzwasser, Chlor und vielen industriellen Chemikalien. Schutzanstriche oder regelmäßige Oberflächenkontrolle entfallen.

FLEXIBILITÄT
Einsatzbereit ab Lager.

Viele Abmessungen sind kurzfristig verfügbar. Für projektspezifische Anforderungen übernimmt Fibrolux Zuschnitt, Bohrungen und Vorfertigung direkt ab Werk.

GEWICHT
Leicht in der Handhabung.

Das geringe Eigengewicht von GFK erleichtert Transport und Montage spürbar. Unterkonstruktionen werden weniger belastet.

Standardabmessungen

Hervorgehobene Abmessungen sind Lagerware.

Wir können ihnen diese Profile in einer Länge von 6 m mit kurzen Lieferzielen anbieten.

a (mm)

b (mm)

c (mm)

r

10

10

2,5



15

15

2,5



19

16

2



20

20

3



25

15

4



25

25

3

R = 0,5

25

25

3

R = 4

25,4 = 1"

16

3



25

25

3



30

20

4



30

25

8



30

30

3



30

30

5



30

30

6



34

29,5

4



35

35

5



40

20

2



40

20

4



40

20

5



40

26

6



40

40

3



40

40

4



40

40

5



40

40

8



43

35

5



50

20

3



50

35

3



50

50

3



50

50

5



50

50

6



55

55

5



60

40

6



60

60

3



60

60

6



63

25

3



75

75

6



75

75

8



80

33

5



80

45

6



80

80

8



90

90

3

R = 37

90

90

3

R = 40

95

25

2

R = 10

100

50

8



100

65

10



100

80

8



100

100

5



100

100

6



100

100

8



100

100

10



150

150

12



250

30

3
