GFK GITTERMATTEN

Die Composite-Lösung für Bewehrungen

Bauelemente müssen oft aufgrund von Korrosionsschäden an der Stahlbewehrung, die zu einer Zerstörung der Betonstruktur führen, restauriert oder sogar ersetzt werden. Dies gilt insbesondere für Bauteile, die Streusalz ausgesetzt sind. Mit dem Einsatz von GFK Bewehrungen gehört Korrosion der Vergangenheit an. Sie reduziert die Anzahl der notwendigen Reparaturen an den Bauteilen drastisch. GFK Bewehrungen werden hauptsächlich bei Beton- und Polymerbetonbauteilen eingesetzt.

Anwendungsbeispiele GFK Gittermatten

Die gleichen Vorteile wie beim Verputzen von Wänden gelten auch für das Verputzen von Decken. Hier ist die verbesserte Haftung des Putzes noch wichtiger.

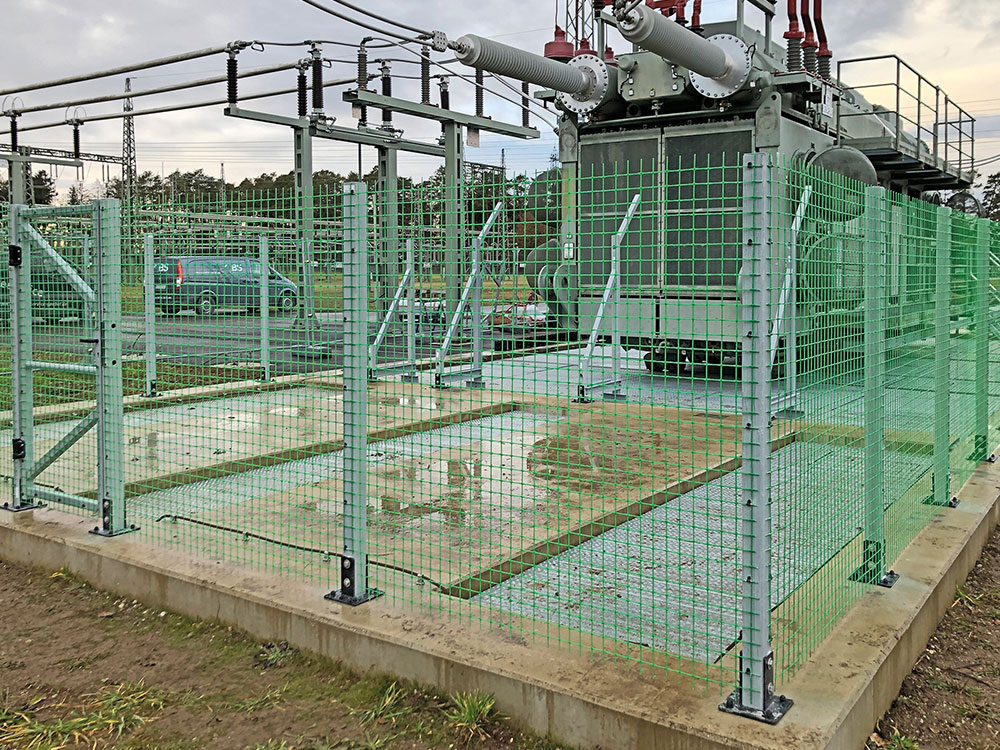

GFK Gittermatten eignen sich auch hervorragend für großflächige Umzäunungen. Neben ihrem geringen Gewicht sind sie auch sehr witterungsbeständig und wartungsfrei.

GFK Gitter sind witterungs- und UV-beständig. Sie verrotten nicht. Ein Austausch des Gitters nach einigen Jahren ist unnötig.

Wählen Sie die Farbe des Gitters passend zum Untergrund oder zur Farbe der Pflanzen.

Offene Teiche sind immer eine potenzielle Gefahrenquelle für spielende Kinder oder Tiere.

Sichern Sie deshalb Ihren Teich mit einem stabilen GFK Gitter direkt unter der Wasseroberfläche. Mit einer geeigneten Farbe bleibt das Gitter weitgehend unsichtbar.

Montagebeispiel mit 2 Zaunprofilen, ebenfalls aus GFK

Erhältliche Größen

maximale Breite: 1,8 m

	2	2,5	3	4	6	8
Maschengröße
50 x 50 mm	X	X	X	X
50 x 100 mm	X	X	X	X	X	X
100 x 100 mm			X	X	X
100 x 150 mm			X	X	X	X
100 x 200 mm				X	X	X
150 x 150 mm				X	X	X
200 x 200 mm				X	X	X

GFK Gittermatten Performance

E-Modul GPa 40
Zugfestigkeit MPa 200

Größen	Stäbe/m	Minimale Zugfestigkeit Masche - N/m
Stab Durchmesser mm		2	2,5	3	4	6	8
50 x 50 mm		212.560	19.625	28.260	50.240	113.040	200.960
50 x 100 mm	10	6.280	9.813	14.130	25.120	56.520	100.480
100 x 100	10	6.280	9.813	14.130	25.120	56.520	100.480
100 x 150 mm	7	4.396	6.869	9.891	17.584	39.564	70.336
100 x 200 mm	5	3.140	4.906	7.065	12.560	28.260	50.240
150 x 150 mm	7	4.396	6.869	9.891	17.584	39.564	70.336
200 x 200 mm	5	3.140	4.906	7.065	12.560	28.260	50.240

Vergleich der Stahl- und der GFK Armierung

Charakteristiken	Stahlarmierung	GFK-Armierung
Material	Stahl	GFK
Zugfestigkeit, MPa	360-390	ca. 1.000
E-Modul, MPa	20.0000	45.000
Bruchdehnung, %	25	2,2
Lin. Wärmeausdehnungskoffizient, 10-6/K	13-15	9-12
Dichte, kg/dm3	7	1,9
Länge	6-12m	6m oder nach Wunsch
Korrosions- und chemische Beständigkeit	nein	ja
Wärmeleitfähigkeit	ja	nein
Dielektrikum	nein	ja
Strahlendurchlässig	nein	ja
Unempfindlichkeit gegenüber elektromagnetischer Felder	nein	ja
Erwartete Lebensdauer	30 Jahre	100 Jahre
Durchmesser Ø		4, 6, 8, 10, 12, 14, 16, 20 mm
