GFK-Rechteckrohre und Vierkantrohre
GFK-Rechteckrohre bieten einen geschlossenen Hohlquerschnitt mit ebenen Außenflächen. Rechteckige und quadratische Ausführungen lassen sich in Rahmen, Einfassungen und technische Unterkonstruktionen integrieren. Fibrolux bietet diese pultrudierten Profile in verschiedenen Abmessungen. Wählen Sie Außenhöhe, Außenbreite und Wandstärke passend zu Ihren Anschlussflächen und dem vorgesehenen Bauraum.
Abmessungen
| a (mm) | b (mm) | c (mm) |
|---|---|---|
| 15 | 15 | 2,5 |
| 25 | 18 | 2,5 |
| 25 | 25 | 2,5 |
| 25,5 | 25,5 | 3 |
| 30 | 10 | 2,5 |
| 30 — Lagerware | 15 | 2,5 |
| 30 — Lagerware | 30 | 2,5 |
| 30 | 30 | 5 |
| 35,5 | 35,5 | 5 |
| 36,5 | 27 | 3 |
| 38 | 24 | 2,5 |
| 38 — Lagerware | 38 | 3 |
| 38 | 38 | 4 |
| 40 | 32 | 3 |
| 40 — Lagerware | 40 | 5 |
| 42 | 40 | 3 |
| 44 | 44 | 6 |
| 50 | 30 | 3 |
| 50 | 50 | 3 |
| 50 — Lagerware | 50 | 4 |
| 50 — Lagerware | 50 | 5 |
| 50 — Lagerware | 50 | 6 |
| 51 | 32 | 4 |
| 58 | 25 | 3 |
| 60 | 20 | 3 |
| 60 | 22 | 3,5 |
| 60 | 25 | 3 |
| 60 | 30 | 2,5 |
| 60 — Lagerware | 60 | 4 |
| 60 — Lagerware | 60 | 5 |
| 60 | 60 | 8 |
| 60 | 60 | 9 |
| 64 | 27 | 2 |
| 70 | 26 | 3 |
| 73 — Lagerware | 25 | 3 |
| 73 | 25 | 3 x 6 |
| 75 | 40 | 3 |
| 75 — Lagerware | 75 | 6 |
| 75 | 75 | 9 |
| 80 | 33 | 3 |
| 80 | 40 | 3 |
| 80 | 60 | 5 |
| 83 | 28 | 3 |
| 98 | 25 | 3 |
| 98 | 25 | 3,5 |
| 100 | 40 | 3 |
| 100 | 70 | 5 |
| 100 — Lagerware | 100 | 5 |
| 100 | 100 | 6 |
| 100 | 100 | 8 |
| 100 | 100 | 10 |
| 107 | 18 | 3 |
| 114 | 114 | 6 |
| 114 | 114 | 8 |
| 120 | 60 | 3 |
| 120 — Lagerware | 60 | 5 |
| 125 | 125 | 6 |
| 127 | 18 | 3 |
| 130 | 130 | 6 |
| 130 | 130 | 7 |
| 130 | 130 | 9 |
| 150 | 50 | 3 |
| 160 | 70 | 3,5 |
| 160 | 70 | 5 |
| 172 | 40 | 4 |
| 177 | 38 | 4 |
| 188 | 44 | 4 |
| 200 | 100 | 8 |
Von der Werkzeugentwicklung bis zum fertigen GFK-Profil
Als Hersteller fertigen wir GFK-Rechteckrohre nach Maß für Ihre Anwendung.
Teilen Sie uns die benötigte Querschnittsgeometrie, Wandstärken und Länge für Ihr Projekt mit.
Von der individuellen Werkzeugentwicklung bis zur Fertigung erhalten Sie Ihre Lösung aus einer Hand.
Häufige Fragen zum Produkt
GFK-Rechteckrohre und Vierkantrohre
AnfrageGFK-Rechteckrohre bieten einen geschlossenen Hohlquerschnitt mit ebenen Außenflächen. Rechteckige und quadratische Ausführungen lassen sich in Rahmen, Einfassungen und technische Unterkonstruktionen integrieren. Fibrolux bietet diese pultrudierten Profile in verschiedenen Abmessungen. Wählen Sie Außenhöhe, Außenbreite und Wandstärke passend zu Ihren Anschlussflächen und dem vorgesehenen Bauraum.
Abmessungen
| a (mm) | b (mm) | c (mm) |
|---|---|---|
| 15 | 15 | 2,5 |
| 25 | 18 | 2,5 |
| 25 | 25 | 2,5 |
| 25,5 | 25,5 | 3 |
| 30 | 10 | 2,5 |
| 30 — Lagerware | 15 | 2,5 |
| 30 — Lagerware | 30 | 2,5 |
| 30 | 30 | 5 |
| 35,5 | 35,5 | 5 |
| 36,5 | 27 | 3 |
| 38 | 24 | 2,5 |
| 38 — Lagerware | 38 | 3 |
| 38 | 38 | 4 |
| 40 | 32 | 3 |
| 40 — Lagerware | 40 | 5 |
| 42 | 40 | 3 |
| 44 | 44 | 6 |
| 50 | 30 | 3 |
| 50 | 50 | 3 |
| 50 — Lagerware | 50 | 4 |
| 50 — Lagerware | 50 | 5 |
| 50 — Lagerware | 50 | 6 |
| 51 | 32 | 4 |
| 58 | 25 | 3 |
| 60 | 20 | 3 |
| 60 | 22 | 3,5 |
| 60 | 25 | 3 |
| 60 | 30 | 2,5 |
| 60 — Lagerware | 60 | 4 |
| 60 — Lagerware | 60 | 5 |
| 60 | 60 | 8 |
| 60 | 60 | 9 |
| 64 | 27 | 2 |
| 70 | 26 | 3 |
| 73 — Lagerware | 25 | 3 |
| 73 | 25 | 3 x 6 |
| 75 | 40 | 3 |
| 75 — Lagerware | 75 | 6 |
| 75 | 75 | 9 |
| 80 | 33 | 3 |
| 80 | 40 | 3 |
| 80 | 60 | 5 |
| 83 | 28 | 3 |
| 98 | 25 | 3 |
| 98 | 25 | 3,5 |
| 100 | 40 | 3 |
| 100 | 70 | 5 |
| 100 — Lagerware | 100 | 5 |
| 100 | 100 | 6 |
| 100 | 100 | 8 |
| 100 | 100 | 10 |
| 107 | 18 | 3 |
| 114 | 114 | 6 |
| 114 | 114 | 8 |
| 120 | 60 | 3 |
| 120 — Lagerware | 60 | 5 |
| 125 | 125 | 6 |
| 127 | 18 | 3 |
| 130 | 130 | 6 |
| 130 | 130 | 7 |
| 130 | 130 | 9 |
| 150 | 50 | 3 |
| 160 | 70 | 3,5 |
| 160 | 70 | 5 |
| 172 | 40 | 4 |
| 177 | 38 | 4 |
| 188 | 44 | 4 |
| 200 | 100 | 8 |
Von der Werkzeugentwicklung bis zum fertigen GFK-Profil
Als Hersteller fertigen wir GFK-Rechteckrohre nach Maß für Ihre Anwendung.
Teilen Sie uns die benötigte Querschnittsgeometrie, Wandstärken und Länge für Ihr Projekt mit.
Von der individuellen Werkzeugentwicklung bis zur Fertigung erhalten Sie Ihre Lösung aus einer Hand.
Häufige Fragen zum Produkt
Ein Rechteckrohr besitzt einen rechteckigen Hohlquerschnitt. Sind Außenhöhe und Außenbreite gleich, handelt es sich um eine quadratische Ausführung, häufig als Vierkantrohr oder Quadratrohr bezeichnet.

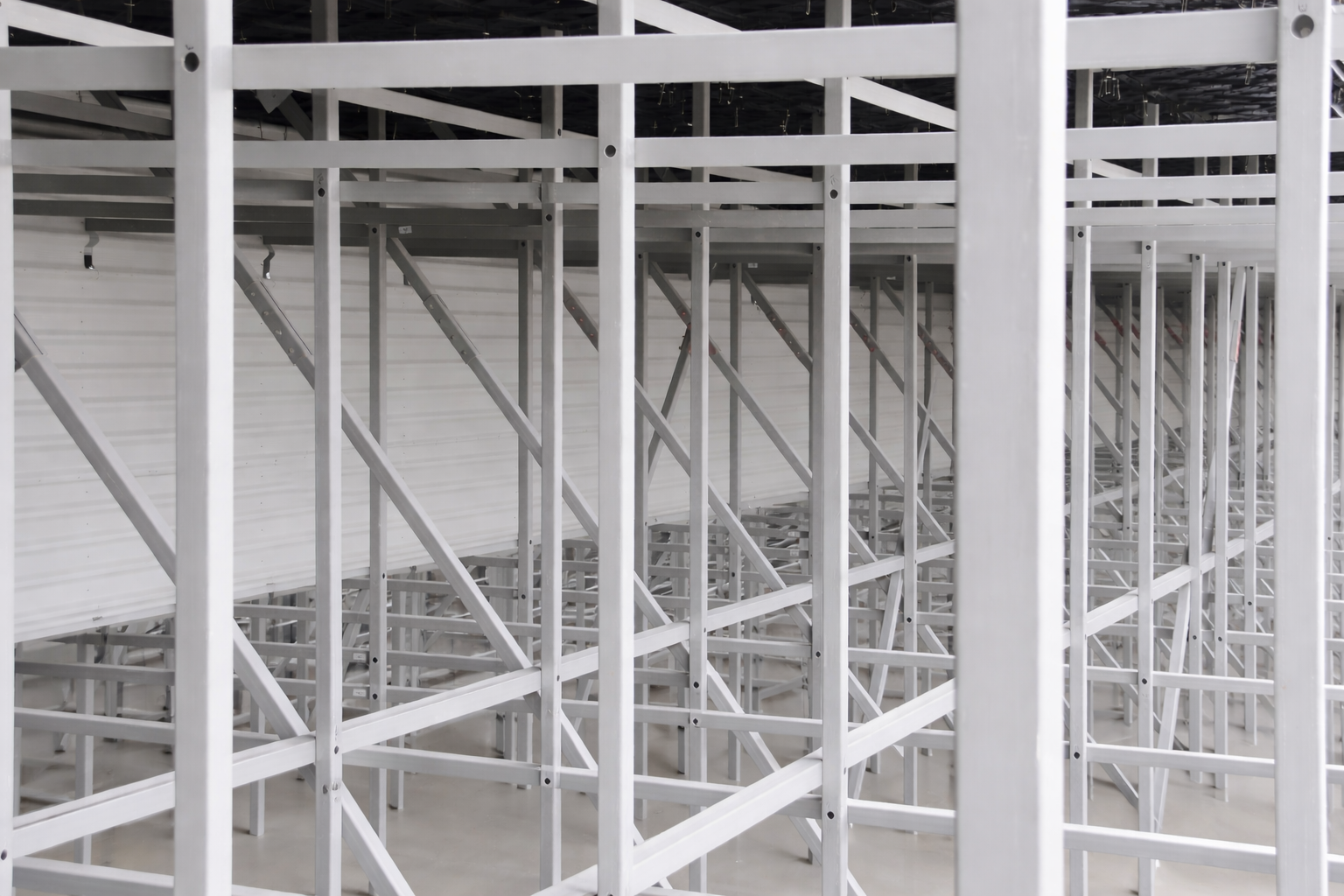

Sie werden beispielsweise für Rahmen, Unterkonstruktionen und Einfassungen eingesetzt. Ihre ebenen Außenflächen ermöglichen definierte Anschlussbereiche für weitere Bauteile.
Ein Rechteckrohr ist rundum geschlossen und besitzt vier Außenflächen. Ein U-Profil bleibt offen zugänglich. Die Auswahl hängt unter anderem davon ab, ob ein geschlossener Hohlraum oder eine offene Aufnahme benötigt wird.
Neben den Außenmaßen sind Wandstärken, Innenradien und Maßtoleranzen zu berücksichtigen. Ein Verbinder muss in den tatsächlich nutzbaren Innenraum passen, nicht nur in ein rechnerisch bestimmtes Rechteck.
Ja. Bei unterschiedlichen Seitenlängen verändert eine Drehung die Lage der größeren Querschnittsabmessung zur Belastung. Auch Anschlussflächen und Einbauraum ändern sich. Kennzeichnen Sie die Orientierung deshalb in der Zeichnung.
Fibrolux bietet Zuschnitte und projektbezogene Ausführungen an. Stimmen Sie Schnittlängen, Bohrungen und weitere Bearbeitungen anhand einer Zeichnung mit den benötigten Toleranzen ab.
Geben Sie Außenhöhe, Außenbreite, Wandstärke, Länge und Menge an. Ergänzen Sie Anschlussdetails, vorgesehene Nutzung und bei belasteten Rahmen die Einbausituation sowie relevante Lastangaben.
