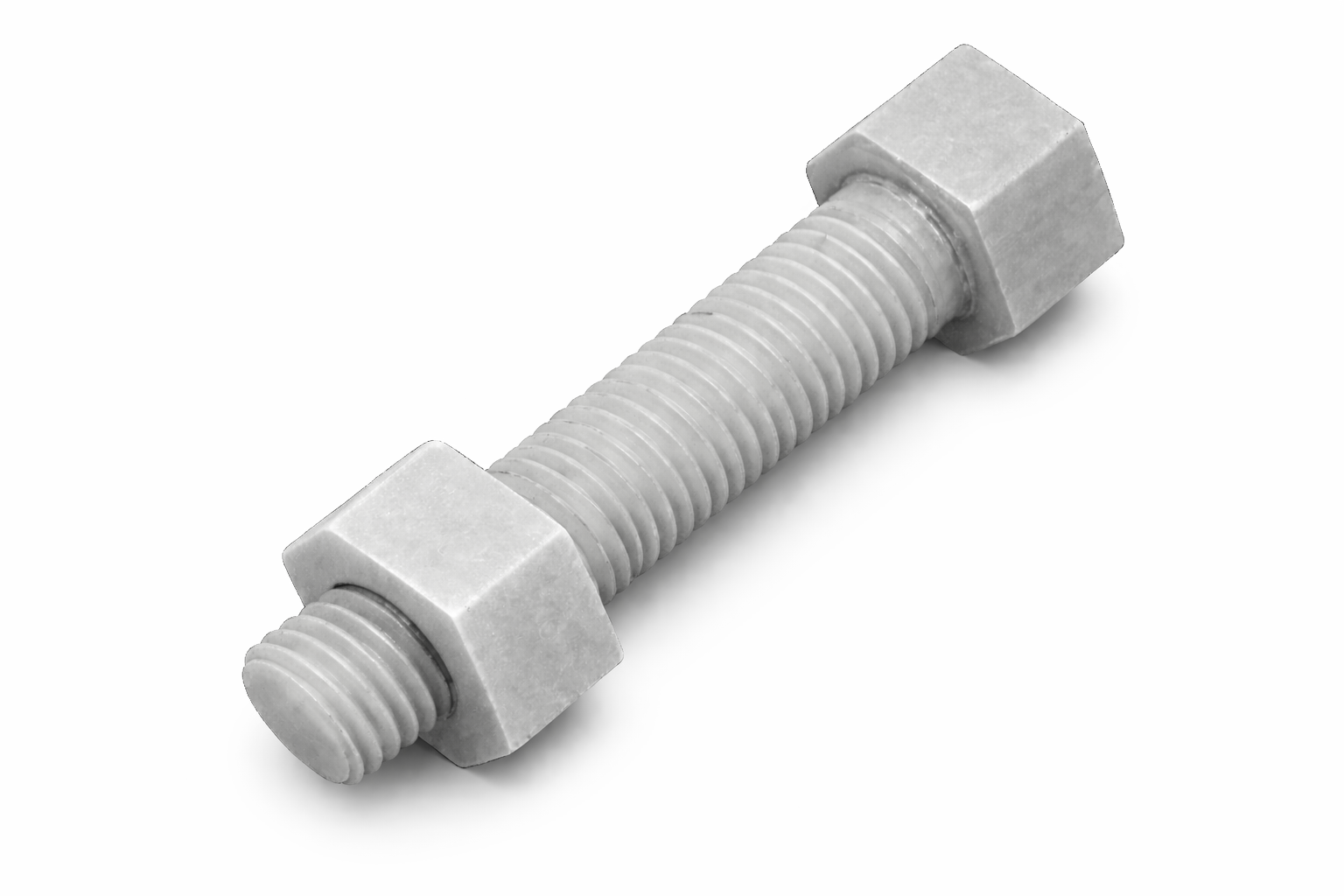

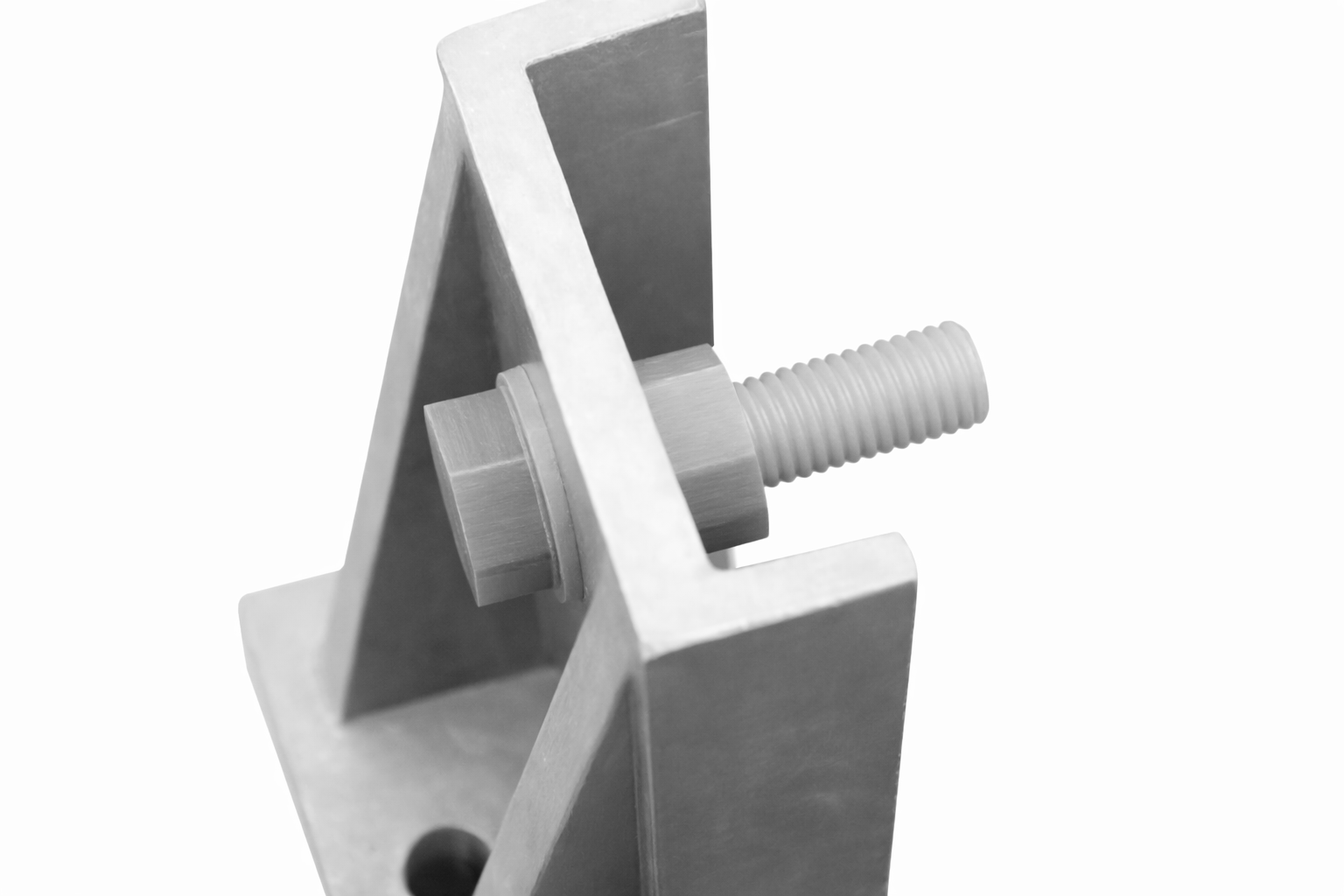

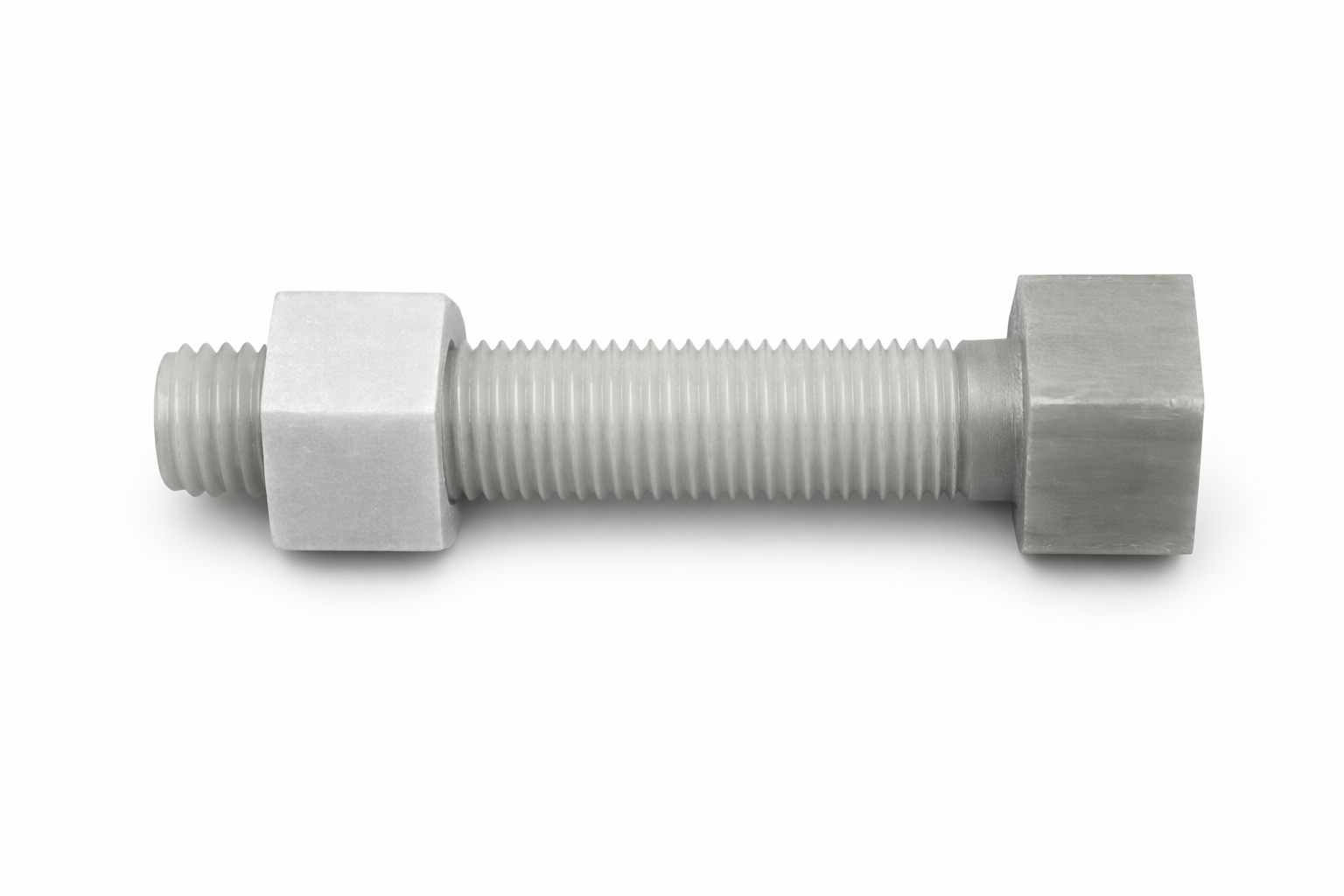

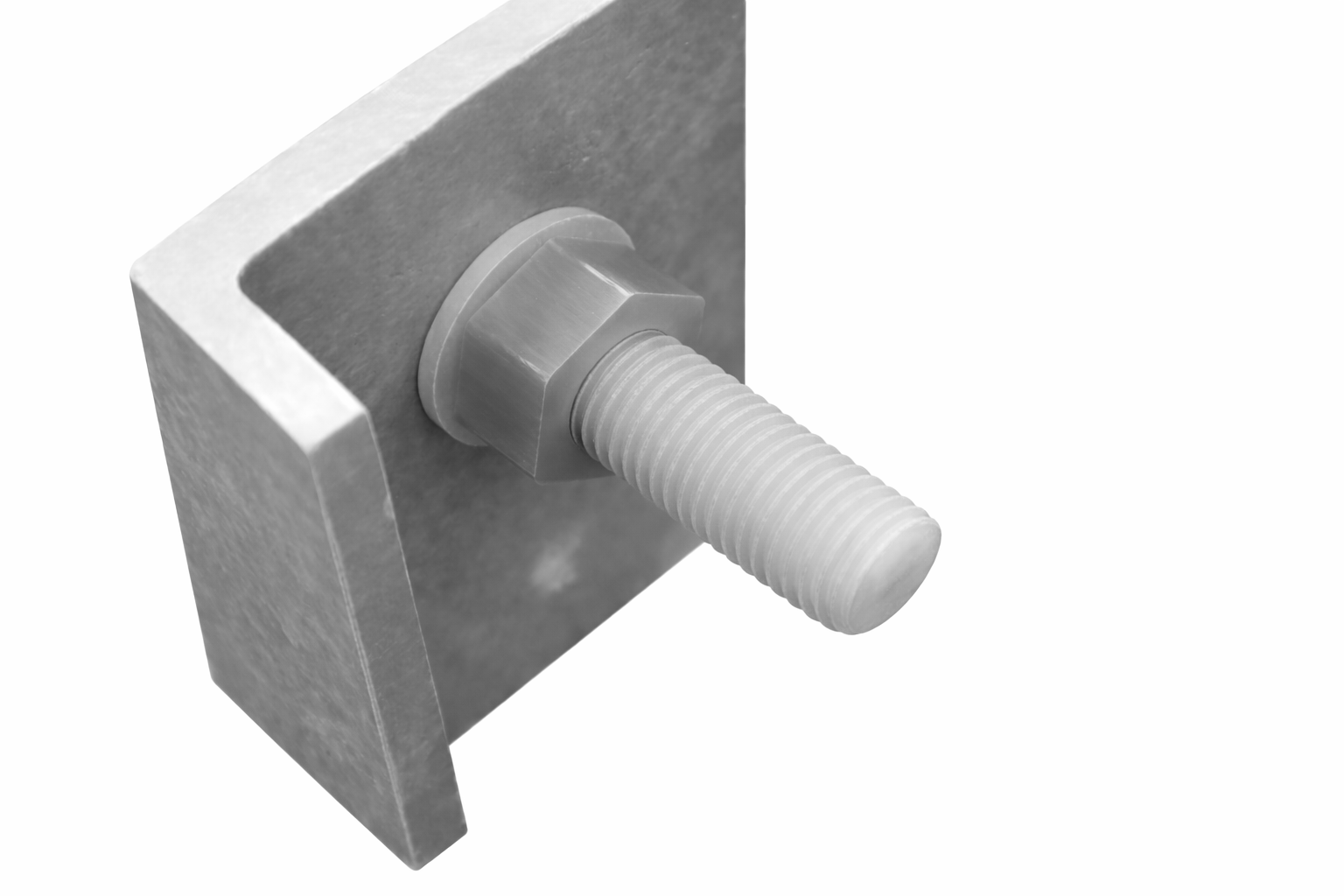

Unsere GFK-Schrauben eignen sich optimal für Einsatzbereiche, in denen elektrische Isolationsfähigkeit entscheidend ist oder ausschließlich GFK-Produkte verwendet werden dürfen. Gerne unterstützen wir Sie bei der Auswahl der richtigen Schrauben für Ihre Anwendung.
metrisk gänga | Max. åtdragningsmoment i Nm |
|---|---|
M8 | 3 |
M10 | 4 |
M12 | 8 |
M16 | 12 |
M20 | 25 |

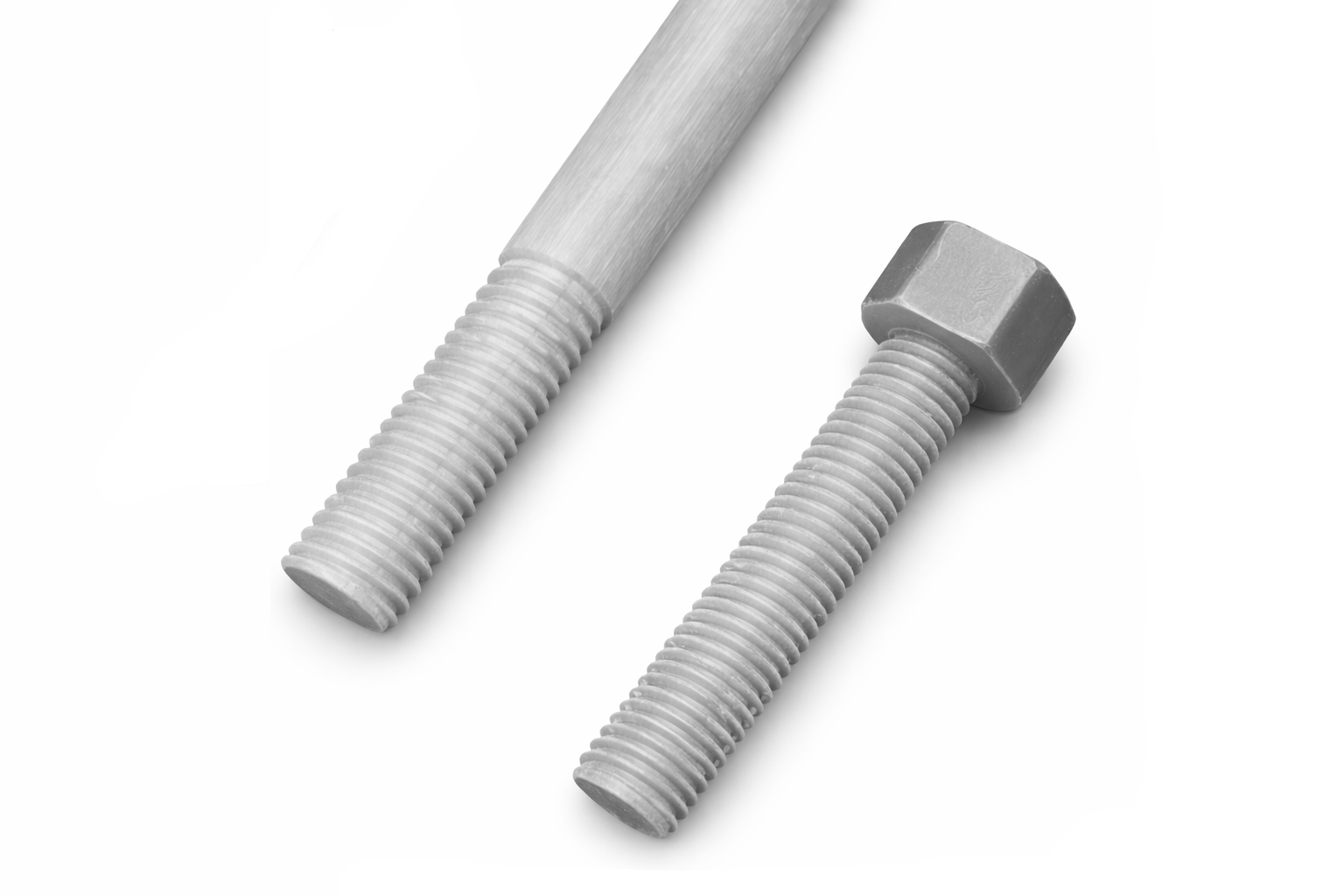

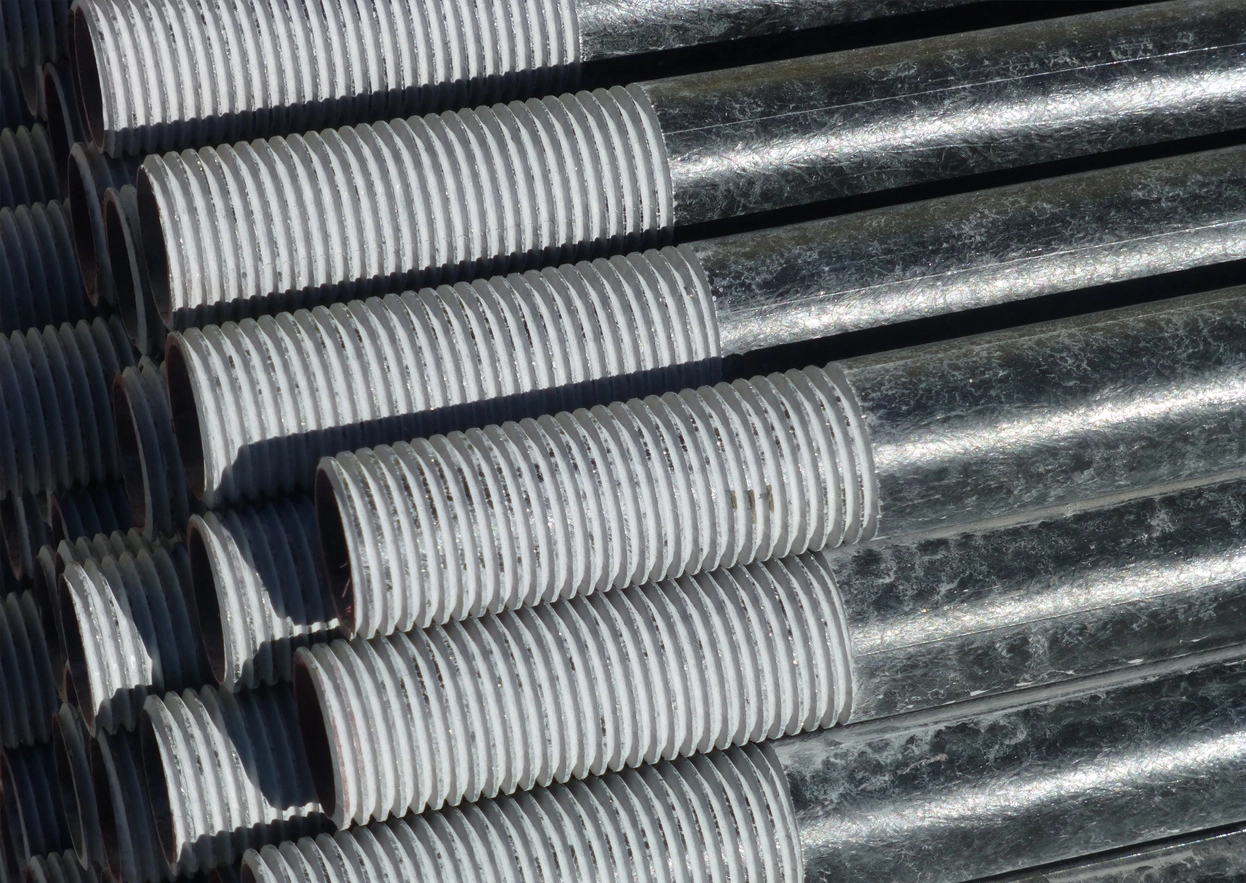

GFK-Gewindestangen bieten hohe elektrische Isolation, Korrosionsbeständigkeit und geringes Gewicht. Sie werden eingesetzt, wenn metallfreie Befestigungslösungen oder ausschließlich GFK-Materialien erforderlich sind. Kontaktieren Sie uns für die passende Ausführung.
metrisk gänga | Max. åtdragningsmoment i Nm |
|---|---|
M8 | 3 |
M10 | 4 |
M12 | 8 |
M16 | 12 |
M20 | 25 |
GFK-Muttern bieten hohe elektrische Isolation, Korrosionsbeständigkeit und geringes Gewicht. Sie werden verwendet, wenn metallfreie Verbindungen oder ausschließlich GFK-Komponenten erforderlich sind. Kontaktieren Sie uns für die passende Ausführung.
M | d | a | b | c1/c2 |
|---|---|---|---|---|
8 | 6,8 | 16 | 23 | 8/16 |
10 | 8,5 | 18 | 26 | 10/20 |
12 | 10,2 | 24 | 34 | 12/24 |
14 | 12 | 28 | 40 | 14/28 |
16 | 14 | 30 | 43 | 16/32 |
18 | 15,5 | 32 | 45 | 18/36 |
20 | 17,5 | 36 | 51 | 20/40 |
24 | 21 | 38 | 54 | 24/48 |
27 | 24 | 40 | 57 | 27/54 |
30 | 26,5 | 44 | 62 | 30/60 |
Vi levererar fyrkantmuttrar i kvadratisk utformning c = M (mutterns tjocklek = gängdiameter)
M | d | Nyckelbredd SW | b | c1/c2 |
|---|---|---|---|---|
6 | 5,2 | 10 | 14 | 6/12 |
8 | 6,8 | 13 | 23 | 8/16 |
10 | 8,5 | 19 | 26 | 10/20 |
12 | 10,2 | 24 | 34 | 12/24 |
16 | 14 | 30 | 43 | 16/32 |
20 | 17,5 | 36 | 51 | 20/40 |
24 | 21 | 41 | 54 | 24/48 |
30 | 26,5 | 46 | 62 | 30/60 |

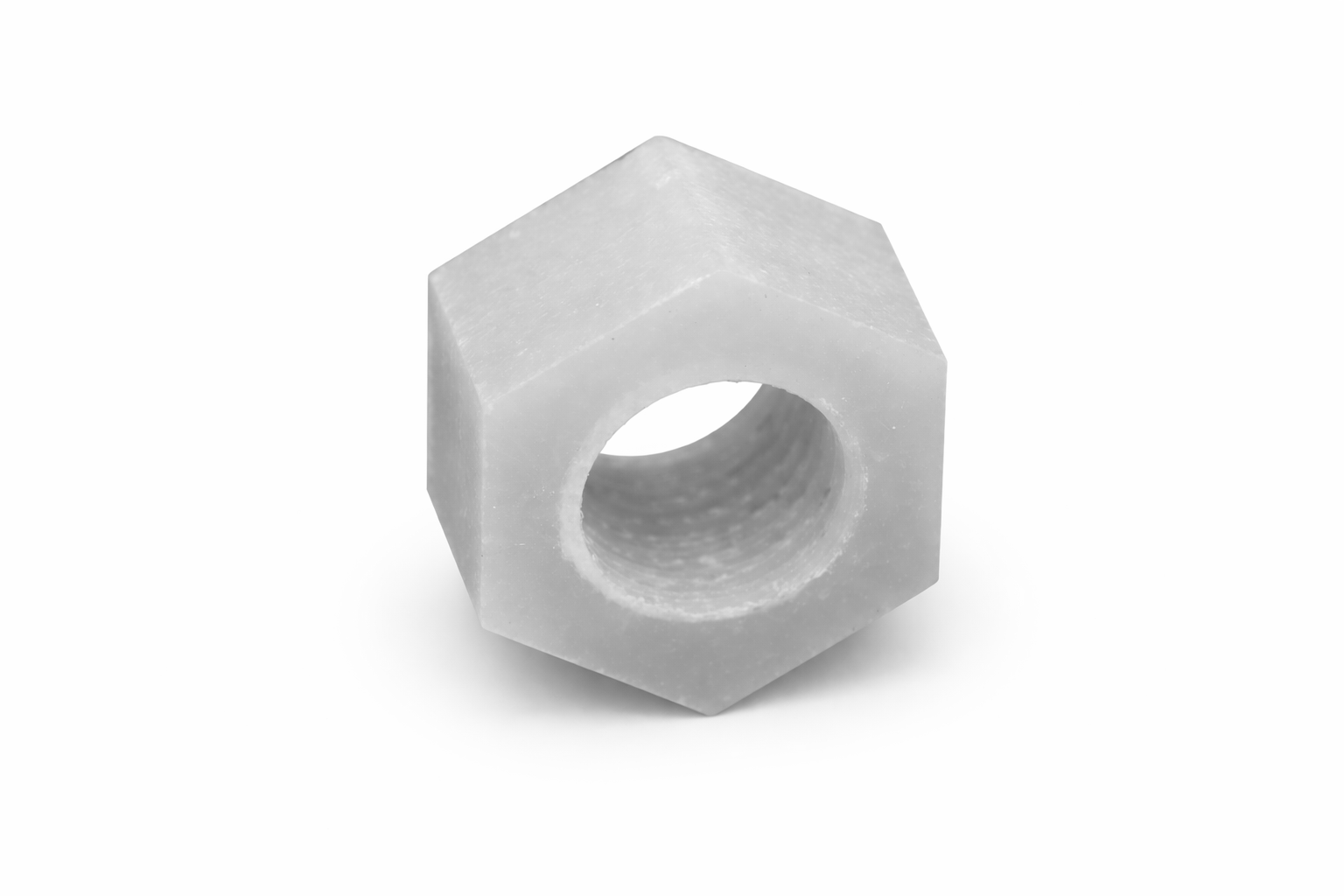

Vi levererar sexkantmuttrar med dimensionen c = 2 x M.
M | d | Nyckelbredd SW | b | c1/c2 |
|---|---|---|---|---|
6 | 5,2 | 10 | 12 | 6/12 |
8 | 6,8 | 13 | 15 | 8/16 |
10 | 8,5 | 19 | 20 | 10/20 |
12 | 10,2 | 24 | 22 | 12/24 |
16 | 14 | 30 | 28 | 16/32 |
20 | 17,5 | 36 | 35 | 20/40 |
24 | 21 | 41 | 42 | 24/48 |
30 | 26,5 | 46 | 53 | 30/60 |
| Egenskap | Enhet | Värde |
|---|---|---|
| Densitet | g/cm³ | ≥ 2,14 |
| Vattenupptagning | % | < 0,05 |
| Draghållfasthet | MPa | ≥ 1400 |
| Böjhållfasthet | MPa | ≥ 900 |
| Tryckhållfasthet | MPa | ≥ 950 |
| Fiberhalt | % | > 80 |
| Interlaminär skjuvhållfasthet | MPa | ≥ 70 |
| Temperaturklass | °C | H (180 °C) |
