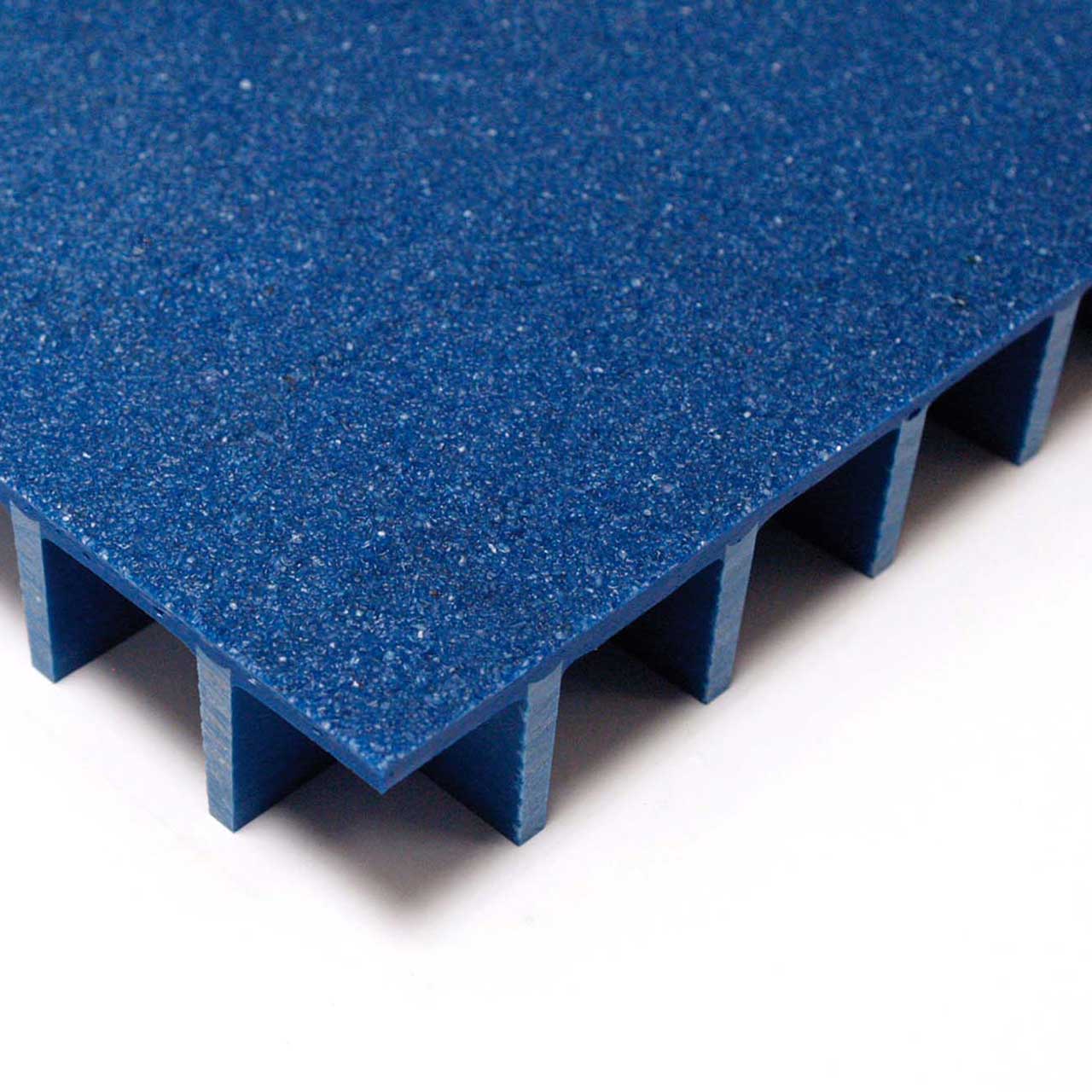

Le mensole di sicurezza in PRFV sono costituite da una griglia come base e hanno anche un coperchio.
Grazie al loro peso ridotto, sono la soluzione perfetta per le coperture.
Le numerose combinazioni variabili di griglie e superfici offrono il risultato perfetto per ogni applicazione.
I carichi sono stati determinati con una deformazione di L/200. La deflessione L/200 corrisponde allo 0,5% di deflessione sulla campata. (deflessione f=L/200; L=span). L’idoneità specifica all’applicazione deve essere verificata in ogni singolo caso.
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.000 | 1.220 | 11,5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico dell'area (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 58 | 18 x F | 321 | 21 x q |
600 | 25 | 27 x F | 95 | 32 x q |
800 | 14 | 37 x F | 40 | 43 x q |
1.000 | 9 | 46 x F | 20 | 54 x q |
1.200 | 6 | 55 x F | 13 | 65 x q |
1.400 | 5 | 64 x F | 8 | 76 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.988 | 998 | 15 |
3.660 | 1.220 | 15 |
4.000 | 1.524 | 15 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico dell'area (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 351 | 11 x F | 2.009 | 13 x q |
600 | 156 | 16 x F | 595 | 19 x q |
800 | 88 | 22 x F | 251 | 26 x q |
1.000 | 56 | 27 x F | 129 | 32 x q |
1.200 | 39 | 33 x F | 75 | 39 x q |
1.400 | 29 | 38 x F | 46 | 45 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.988 | 998 | 17 |
3.660 | 1.220 | 17 |
4.000 | 1.524 | 17 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico dell'area (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 608 | 9 x F | 3.471 | 10 x q |
600 | 270 | 13 x F | 1.029 | 16 x q |
800 | 153 | 18 x F | 434 | 21 x q |
1.000 | 98 | 23 x F | 223 | 27 x q |
1.200 | 68 | 27 x F | 129 | 32 x q |
1.400 | 50 | 32 x F | 81 | 38 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.988 | 998 | 25 |
3.660 | 1.220 | 25 |
4.000 | 1.524 | 25 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico dell'area (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 608 | 9 x F | 3.471 | 10 x q |
600 | 270 | 13 x F | 1.029 | 16 x q |
800 | 153 | 18 x F | 434 | 21 x q |
1.000 | 98 | 23 x F | 223 | 27 x q |
1.200 | 68 | 27 x F | 129 | 32 x q |
1.400 | 50 | 32 x F | 81 | 38 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.9900 | 1.020 | 28.5 |
3.660 | 1.220 | 28.5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico dell'area (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 1.235 | 7 x F | 7.056 | 8 x q |
600 | 549 | 10 x F | 2.090 | 12 x q |
800 | 309 | 14 x F | 883 | 17 x q |
1.000 | 198 | 18 x F | 451 | 21 x q |
1.200 | 138 | 21 x F | 261 | 25 x q |
1.400 | 101 | 25 x F | 165 | 30 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.000 | 1.220 | 47.5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico dell'area (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 4.688 | 5 x F | 26.789 | 6 x q |
600 | 2.084 | 8 x F | 7.983 | 9 x q |
800 | 1.173 | 11 x F | 3.349 | 13 x q |
1.000 | 750 | 13 x F | 1.715 | 16 x q |
1.200 | 521 | 16 x F | 993 | 19 x q |
1.400 | 383 | 19 x F | 625 | 11 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.000 | 1.220 | 55,9 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico dell'area (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 8.100 | 4 x F | 46.291 | 5 x q |
600 | 3.600 | 6 x F | 13.716 | 8 x q |
800 | 2.025 | 9 x F | 5.786 | 10 x q |
1.000 | 1.296 | 11 x F | 2.963 | 13 x q |
1.200 | 900 | 13 x F | 1.715 | 16 x q |
1.400 | 661 | 16 x F | 1.080 | 19 x q |
