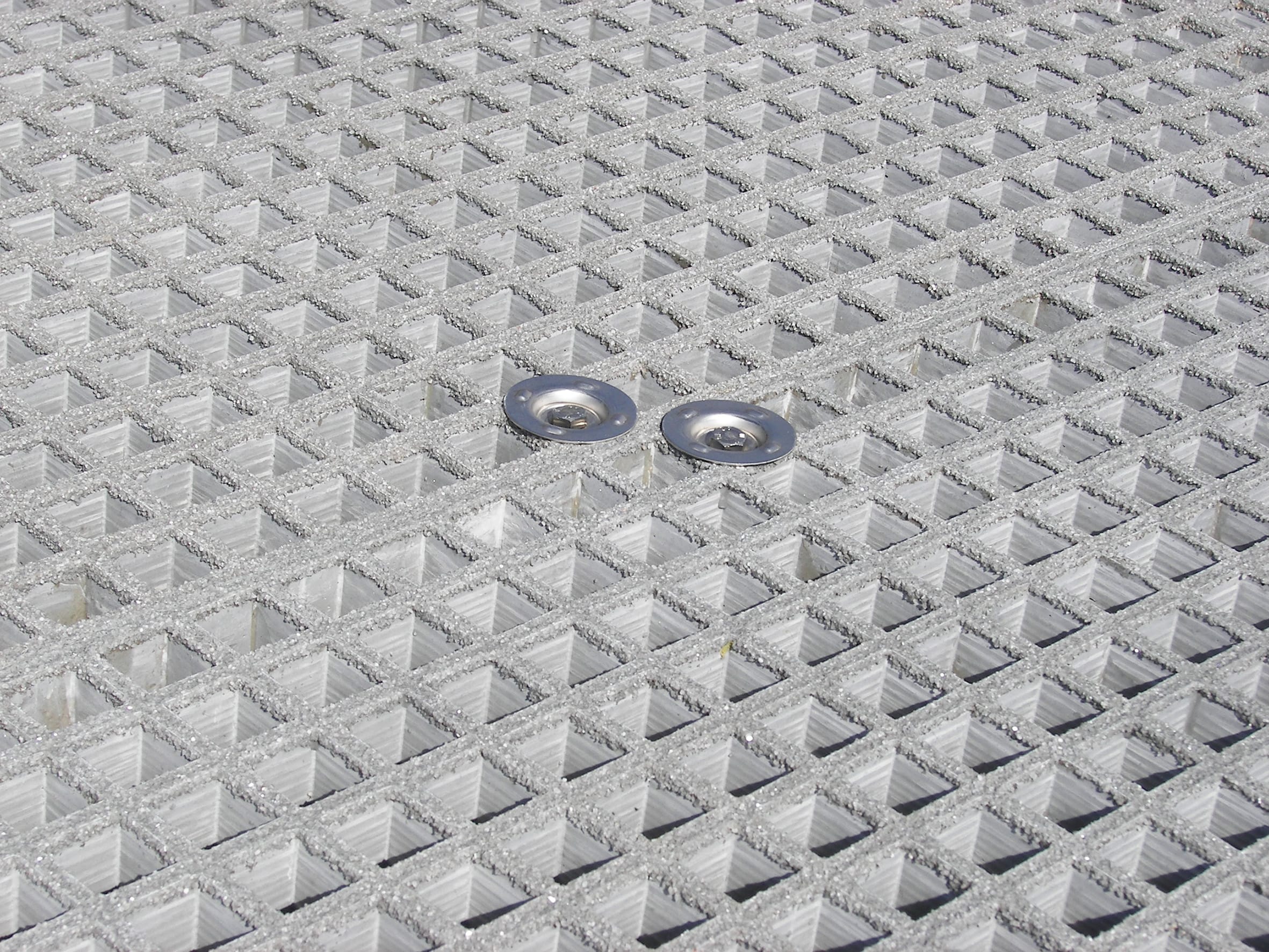

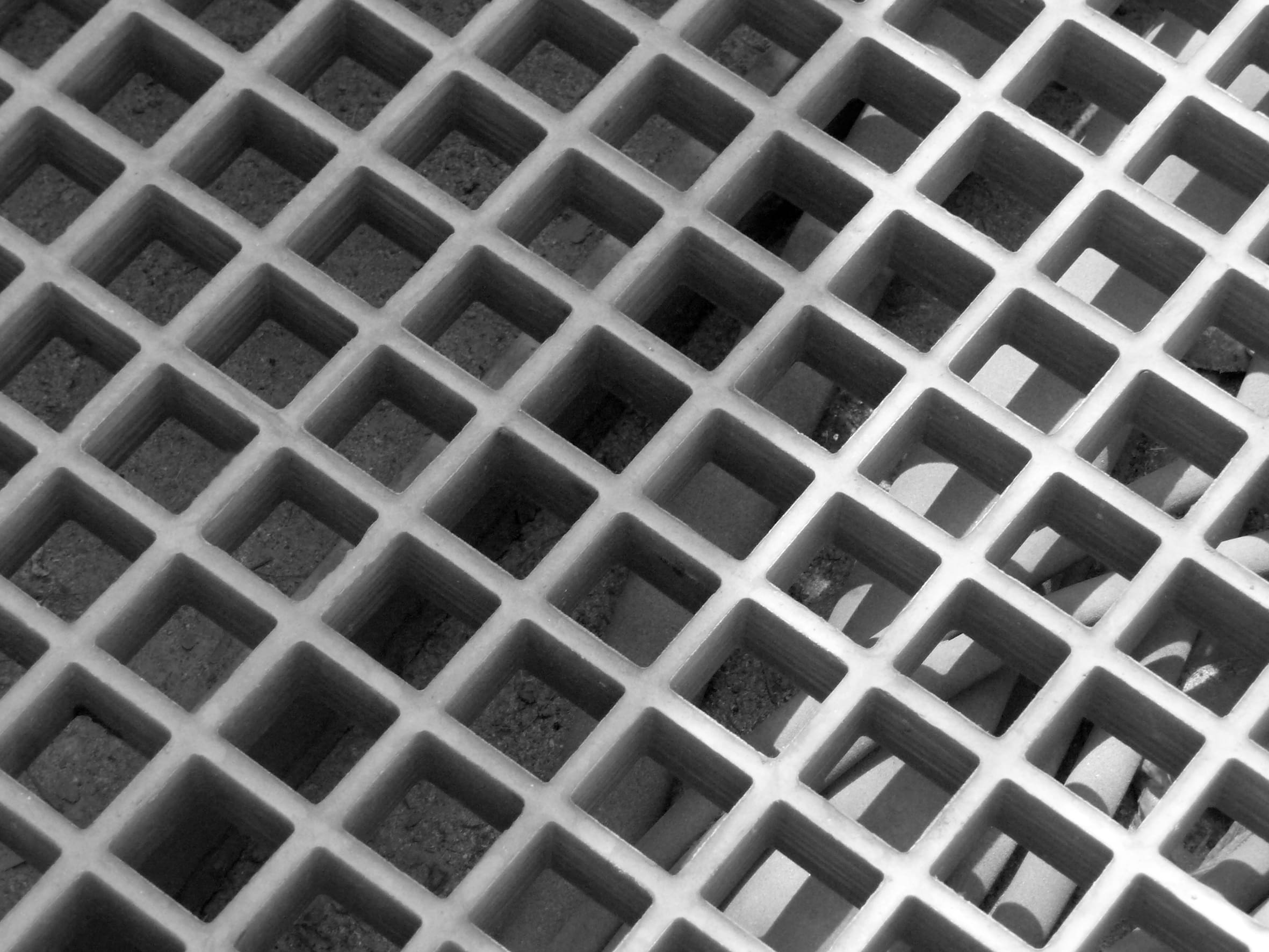

Le nostre griglie in PRFV sono disponibili in numerose varianti. Per una fornitura rapida e semplice, offriamo le nostre griglie più comuni in diverse dimensioni standard. Oltre a diverse dimensioni di maglia e di carico, sono disponibili anche diverse superfici per soddisfare la classe di resistenza allo scivolamento R13.
Le griglie in PRFV di Fibrolux sono facili da maneggiare, da adattare e richiedono poca manutenzione. La loro elevata resistenza alla corrosione e agli agenti chimici li rende, tra l'altro, un'alternativa di alta qualità e durata ai prodotti in acciaio e legno.
I carichi sono stati determinati con una deformazione di L/200. La deflessione L/200 corrisponde allo 0,5% di deflessione sulla campata. (deflessione f=L/200; L=span). L’idoneità specifica all’applicazione deve essere verificata in ogni singolo caso.
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.047 | 1.247 | 10,5 |
2.007 | 1.007 | 10,5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 53 | 18 x F | 305 | 21 x q |
600 | 24 | 27 x F | 91 | 32 x q |
800 | 13 | 37 x F | 38 | 43 x q |
1.000 | 9 | 46 x F | 19 | 54 x q |
1.200 | 6 | 55 x F | 11 | 65 x q |
1.400 | 4 | 64 x F | 7 | 76 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.990 | 1.020 | 5,8 |
3.660 | 1.220 | 5,8 |
4.000 | 1.220 | 5,8 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 46 | 18 x F | 257 | 21 x q |
600 | 20 | 27 x F | 76 | 32 x q |
800 | 11 | 37 x F | 32 | 43 x q |
1.000 | 7 | 56 x F | 16 | 54 x q |
1.200 | 5 | 55 x F | 10 | 65 x q |
1.400 | 4 | 64 x F | 6 | 76 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
988 | 998 | 12,3 |
1.988 | 998 | 12,3 |
3.016 | 998 | 12,3 |
3.660 | 1.220 | 12,3 |
4.000 | 1.524 | 12,3 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 281 | 11 x F | 1.607 | 13 x q |
600 | 125 | 16 x F | 476 | 19 x q |
800 | 70 | 22 x F | 201 | 26 x q |
1.000 | 45 | 27 x F | 103 | 32 x q |
1.200 | 31 | 33 x F | 60 | 39 x q |
1.400 | 23 | 38 x F | 37 | 45 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.988 | 998 | 16,8 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 315 | 11 x F | 1.800 | 13 x q |
600 | 140 | 16 x F | 533 | 19 x q |
800 | 78 | 22 x F | 225 | 26 x q |
1.000 | 50 | 27 x F | 115 | 32 x q |
1.200 | 35 | 33 x F | 67 | 39 x q |
1.400 | 26 | 38 x F | 41 | 45 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.007 | 1.007 | 5,8 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 141 | 11 x F | 823 | 13 x q |
600 | 63 | 16 x F | 247 | 19 x q |
800 | 35 | 22 x F | 104 | 26 x q |
1.000 | 23 | 27 x F | 53 | 32 x q |
1.200 | 16 | 33 x F | 31 | 39 x q |
1.400 | 11 | 38 x F | 19 | 45 x q |
La (mm) | La (mm) | kg/m² |
|---|---|---|
998 | 998 | 14,6 |
1.988 | 998 | 14,6 |
2.440 | 1.220 | 14,6 |
3.016 | 998 | 14,6 |
3.050 | 1.524 | 14,6 |
3.660 | 1.220 | 14,6 |
4.002 | 998 | 14,6 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 486 | 9 x F | 2.777 | 10 x q |
600 | 216 | 13 x F | 823 | 16 x q |
800 | 122 | 18 x F | 347 | 21 x q |
1.000 | 78 | 23 x F | 178 | 27 x q |
1.200 | 54 | 27 x F | 103 | 32 x q |
1.400 | 40 | 32 x F | 65 | 38 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
2.007 | 1.007 | 18 |
3.007 | 1.007 | 18 |
3.687 | 1.247 | 18 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 517 | 9 x F | 2.996 | 10 x q |
600 | 230 | 13 x F | 887 | 16 x q |
800 | 129 | 18 x F | 374 | 21 x q |
1.000 | 83 | 23 x F | 192 | 27 x q |
1.200 | 57 | 27 x F | 111 | 32 x q |
1.400 | 43 | 32 x F | 69 | 38 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.988 | 998 | 22 |
3.660 | 1.220 | 22 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 544 | 9 x F | 3.110 | 10 x q |
600 | 242 | 13 x F | 922 | 16 x q |
800 | 137 | 18 x F | 389 | 21 x q |
1.000 | 87 | 23 x F | 199 | 27 x q |
1.200 | 60 | 27 x F | 115 | 32 x q |
1.400 | 45 | 32 x F | 73 | 38 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
3.007 | 1.007 | 15,6 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 753 | 9 x F | 4.218 | 10 x q |
600 | 335 | 13 x F | 1.250 | 16 x q |
800 | 188 | 18 x F | 527 | 21 x q |
1.000 | 121 | 23 x F | 270 | 27 x q |
1.200 | 84 | 27 x F | 156 | 32 x q |
1.400 | 61 | 32 x F | 98 | 38 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
3.660 | 1.220 | 25 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 810 | 9 x F | 4.629 | 10 x q |
600 | 360 | 13 x F | 1.372 | 16 x q |
800 | 203 | 18 x F | 579 | 21 x q |
1.000 | 130 | 23 x F | 296 | 27 x q |
1.200 | 90 | 27 x F | 171 | 32 x q |
1.400 | 66 | 32 x F | 108 | 38 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.990 | 1.020 | 5,8 |
3.660 | 1.220 | 5,8 |
4.000 | 1.220 | 5,8 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 1.286 | 7 x F | 7.351 | 21 x q |
600 | 572 | 11 x F | 2.178 | 32 x q |
800 | 322 | 15 x F | 919 | 43 x q |
1.000 | 206 | 19 x F | 470 | 54 x q |
1.200 | 143 | 23 x F | 272 | 65 x q |
1.400 | 105 | 27 x F | 171 | 76 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
998 | 998 | 19,5 |
1.988 | 998 | 19,5 |
2.440 | 1.220 | 19,5 |
3.016 | 998 | 19,5 |
3.050 | 1.524 | 19,5 |
3.660 | 1.220 | 19,5 |
4.002 | 998 | 19,5 |
4.000 | 1.524 | 19,5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 988 | 7 x F | 5.645 | 8 x q |
600 | 439 | 10 x F | 1.672 | 12 x q |
800 | 274 | 14 x F | 706 | 17 x q |
1.000 | 158 | 18 x F | 361 | 21 x q |
1.200 | 110 | 21 x F | 209 | 25 x q |
1.400 | 81 | 25 x F | 132 | 30 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
1.988 | 998 | 23,5 |
3.016 | 998 | 23,5 |
3.050 | 1.524 | 23,5 |
3.660 | 1.220 | 23,5 |
4.000 | 1.524 | 23,5 |
4.002 | 998 | 23,5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 1.107 | 7 x F | 6.322 | 8 x q |
600 | 492 | 10 x F | 1.873 | 12 x q |
800 | 277 | 14 x F | 791 | 17 x q |
1.000 | 177 | 18 x F | 404 | 21 x q |
1.200 | 123 | 21 x F | 234 | 25 x q |
1.400 | 91 | 25 x F | 148 | 30 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
3.660 | 1.220 | 22,5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 1.531 | 7 x F | 8.572 | 8 x q |
600 | 680 | 10 x F | 2.540 | 12 x q |
800 | 383 | 14 x F | 1.071 | 17 x q |
1.000 | 245 | 18 x F | 549 | 21 x q |
1.200 | 170 | 21 x F | 317 | 25 x q |
1.400 | 125 | 25 x F | 200 | 30 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.088 | 1.507 | 9,5 |
2.007 | 1.007 | 9,5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 576 | 7 x F | 3.170 | 8 x q |
600 | 256 | 10 x F | 939 | 12 x q |
800 | 144 | 14 x F | 396 | 17 x q |
1.000 | 92 | 18 x F | 203 | 21 x q |
1.200 | 64 | 21 x F | 117 | 25 x q |
1.400 | 47 | 25 x F | 74 | 30 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.000 | 1.524 | 28,5 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 2.016 | 5 x F | 11.201 | 6 x q |
600 | 896 | 8 x F | 3.319 | 9 x q |
800 | 504 | 11 x F | 1.400 | 13 x q |
1.000 | 323 | 13 x F | 717 | 16 x q |
1.200 | 224 | 16 x F | 414 | 19 x q |
1.400 | 165 | 19 x F | 261 | 22 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.000 | 1.220 | 42 |
1.988 | 998 | 42 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 3.750 | 5 x F | 21.431 | 6 x q |
600 | 1.667 | 8 x F | 6.350 | 9 x q |
800 | 938 | 11 x F | 2.679 | 13 x q |
1.000 | 600 | 13 x F | 1.372 | 16 x q |
1.200 | 417 | 16 x F | 794 | 19 x q |
1.400 | 306 | 19 x F | 500 | 22 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.000 | 1.800 | 23,7 |
1.990 | 1.020 | 23,7 |
3.660 | 1.220 | 23,7 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 1.800 | 5 x F | 10.001 | 6 x q |
600 | 800 | 8 x F | 2.963 | 9 x q |
800 | 450 | 11 x F | 1.250 | 13 x q |
1.000 | 288 | 13 x F | 640 | 16 x q |
1.200 | 200 | 16 x F | 370 | 19 x q |
1.400 | 147 | 19 x F | 233 | 22 x q |
Lu (mm) | La (mm) | kg/m² |
|---|---|---|
4.000 | 1.220 | 50,4 |
1.988 | 998 | 50,4 |
Altre dimensioni sono disponibili su richiesta.
Campata | Carico puntuale (kg) | Fattore di sicurezza | Carico superficiale (kg/m²) | Fattore di sicurezza |
|---|---|---|---|---|
400 | 6.480 | 4 x F | 37.033 | 5 x q |
600 | 2.880 | 6 x F | 10.973 | 8 x q |
800 | 1.620 | 9 x F | 4.629 | 10 x q |
1.000 | 1.037 | 11 x F | 2.370 | 13 x q |
1.200 | 720 | 13 x F | 1.372 | 16 x q |
1.400 | 529 | 16 x F | 864 | 19 x q |
