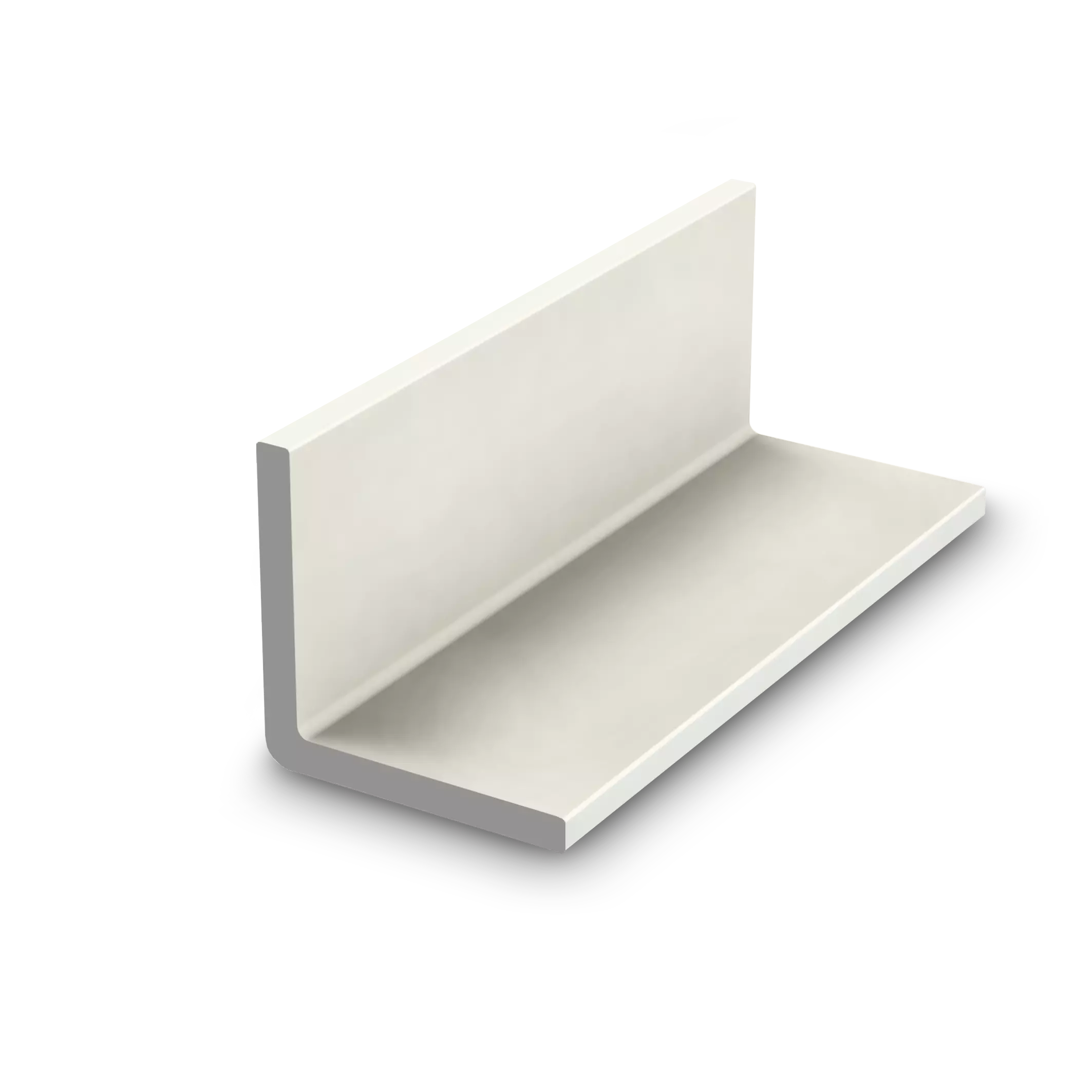

Profile kątowe GRP

Profile kątowe GRP to profile konstrukcyjne w kształcie litery L wykonane z tworzywa sztucznego wzmocnionego włóknem szklanym. Są one wytwarzane w procesie pultruzji i stosowane wszędzie tam, gdzie wymagany jest element łączący lub usztywniający, który jest również odporny na korozję, izoluje elektrycznie i nie wymaga konserwacji. Sprawia to, że profil kątowy GRP jest szczególnie odpowiedni do zastosowań w elektrotechnice, budowie instalacji i gospodarce wodnej - innymi słowy, wszędzie tam, gdzie materiały metalowe osiągają swoje granice.

Fibrolux dostarcza profile kątowe GRP w wersjach równoramiennych i równosiecznych, o długości boku od 10 do 250 mm i grubości ścianki od 2 do 12 mm. Wiele wymiarów jest dostępnych z magazynu w 6-metrowych odcinkach w krótkim czasie z Hofheim. W przypadku wymagań specyficznych dla projektu, narzędzia do niestandardowych przekrojów mogą być również produkowane na zamówienie.

Zastosowanie kątownika GRP

Materiał o konstruktywnej wartości dodanej.

Materiał GRP (tworzywo sztuczne wzmocnione włóknem szklanym, często określane również jako FRP lub GRP) łączy w sobie właściwości, których nie oferuje w tej formie żaden inny materiał konstrukcyjny: Nie przewodzi prądu elektrycznego, jest odporny na wiele substancji chemicznych i praktycznie nie wchłania wilgoci.

W procesie pultruzji powstają profile o stałej grubości ścianek na całej długości i jednolitej orientacji włókien. Skutkuje to niezawodnymi właściwościami mechanicznymi - ważną podstawą wymiarowania statycznego w planowaniu konstrukcji.

Ihre Vorteile auf einen Blick:

Systemy podtrzymywania kabli i instalacja elektryczna
Jako wspornik, rozdzielacz lub belka nośna w systemach korytek kablowych - z izolacją elektryczną jako właściwością materiału.
Inżynieria instalacji i aparatury
Do konstrukcji ramowych i zawiesin w inżynierii procesowej, galwanotechnice i przemyśle chemicznym.
Gospodarka wodna i oczyszczalnie ścieków
Jako element łączący i podtrzymujący w systemach zasuw, ekranach, konstrukcjach osłon i w uzdatnianiu wody.
Morskie i przybrzeżne
Do konstrukcji mających bezpośredni kontakt z wodą morską, słonym powietrzem i promieniowaniem UV.
STABILNOŚĆ
Trwałość bez konieczności konserwacji.

TWS praktycznie nie absorbuje wilgoci i jest odporny na słoną wodę, chlor i wiele przemysłowych chemikaliów. Nie ma potrzeby stosowania powłok ochronnych ani regularnych inspekcji powierzchni.

ELASTYCZNOŚĆ
Gotowy do użycia z magazynu.

Wiele wymiarów jest dostępnych w krótkim czasie. W przypadku wymagań specyficznych dla projektu, Fibrolux podejmuje się cięcia, wiercenia i prefabrykacji bezpośrednio z zakładu.

WAGA
Łatwa obsługa.

Niska waga GRP znacznie ułatwia transport i montaż. Konstrukcje nośne są mniej obciążone.

Standardowe wymiary

Zazwyczaj posiadamy w magazynie wymiary zaznaczone pogrubioną czcionką w długościach 6 m.

a (mm)

b (mm)

c (mm)

r

10

10

2,5



15

15

2,5



19

16

2



20

20

3



25

15

4



25

25

3

R = 0,5

25

25

3

R = 4

25,4 = 1"

16

3



25

25

3



30

20

4



30

25

8



30

30

3



30

30

5



30

30

6



34

29,5

4



35

35

5



40

20

2



40

20

4



40

20

5



40

26

6



40

40

3



40

40

4



40

40

5



40

40

8



43

35

5



50

20

3



50

35

3



50

50

3



50

50

5



50

50

6



55

55

5



60

40

6



60

60

3



60

60

6



63

25

3



75

75

6



75

75

8



80

33

5



80

45

6



80

80

8



90

90

3

R = 37

90

90

3

R = 40

95

25

2

R = 10

100

50

8



100

65

10



100

80

8



100

100

5



100

100

6



100

100

8



100

100

10



150

150

12



250

30

3
