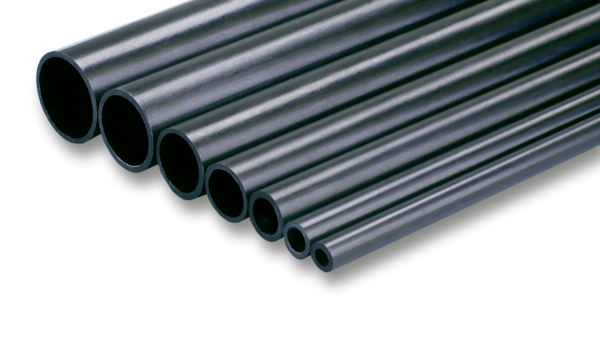

PULTRUDIERTE CARBON-ROHRE/STÄBE

(Extrusionsverfahren) bestehen aus Kohlenstofffasern, die durch ein Harzbad und dann durch ein beheiztes Werkzeug gezogen wurden.

Längskräfte werden durch Rovings (unidirektionale Kohlenstofffasern) aufgenommen, Scherkräfte durch die Harzmatrix.

Standardabmessungen

Außendurchmesser (mm) x Innendurchmesser (mm)

1.5 x 1.0

1.8 x 1.0

2.0 x 1.5

2.5 x 1.5

3.0 x 1.5

3.0 x 2.0

3.5 x 2.0

1.0 x 2.0

4.0 x 2.5

4.0 x 3.0

4.5 x 2.5

4.5 x 3.0

5.0 x 1.0

5.0 x 2.0

5.0 x 2.5

5.0 x 3.0

5.0 x 3.5

5.0 x 4.0

5.5 x 3.5

5.5 x 4.5

6.0 x 3.0

6.0 x 4.0

6.0 x 4.5

6.0 x 5.0

7.0 x 5.0

7.0 x 6.0

8.0 x 4.0

8.0 x 5.0

8.0 x 6.0

8.0 x 6.5

8.0 x 7.0

8.5 x 6.5

9.0 x 7.0

9.5 x 7.5

10.0 x 6.0

10.0 x 7.0

10.0 x 8.0

10.0 x 9.0

12.0 x 8.0

11.0 x 8.0

12.0 x 8.0

12.0 x 10.0

14.0 x 12.0

16.0 x 12.0

16.0 x 14.0

18.0 x 16.0

20.0 x 18.0

20.0 x 16.0

24.0 x 22.0

25.0 x 20.0

25.0 x 22.0

27.9 x 22.5

28.7 x 24.7

37.0 x 30.0

35.0 x 30.0

auf Anfrage



Die Daten von CFP-Profilen können je nach Art der Faserverstärkung, Form und Wandstärke variieren.

Carbon Profile Typ pultrudiertPullwindingPrePreg
 ZXZXZX
Zugfestigkeit1.700 MPa80 MPa1.700 MPa80 MPa950 MPa900 MPa
Biegefestigkeit1.700 MPa 1.600 MPa 1.050 MPa900 MPa
I.L.S.S interlaminare Scherfestigkeit    68 MPa70 MPa
E-Modul (Zugfestigkeit)115 GPa 110 GPa 60 MPa60 MPa
E-Modul (Biegung)110 GPa 110 GPa 62 MPa60 MPa
Bruchdehnungapprox. 0,5 % approx. 1 %
Druckfestigkeit450 MPa 450MPa
Druckmodul30 GPa 30GPa
Dichte1,6 kg/dm³ 1,65 kg/dm³
Druck E-Modul120 GPa 30 GPa
Schlagzähigkeit IZOD2.000 kJ/m² 30 kJ/m²
Barcol Härte45 45
Kennwert für alle Typen
interlaminare Scherfestigkeit

90 MPa

Lin.Wärmeausdehnungskoeffizient

0,1 x 10 -61/K

Wärmeleitfähigkeit

5,2 W/mK

Wasseraufnahme

0,10%

Formbeständigkeit nach Martens

130°C

Carbon Fasern

T300
