so primerni za prekrivanje čistilnih naprav ali rezervoarjev za odpadne vode. Na voljo so z različnimi površinami in v različnih barvah.
Struktura

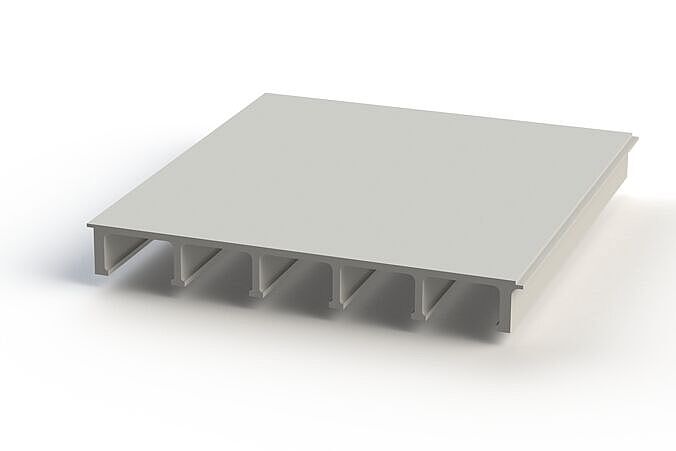

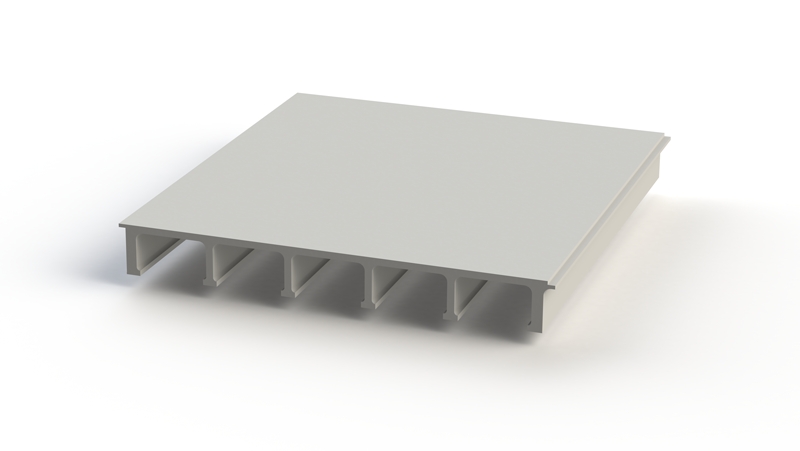

Profil plošče iz GRP ima profilirano površino s strukturo iz steklenih vlaken in preprog, zato je mogoče ekonomično pokriti tudi dolge razpone.
Izvajanje
Standardna različica profila plošče GRP ima matrico iz visokokakovostne poliestrske smole s približno 65-odstotno vsebnostjo stekla. Standardna barva je siva, možne pa so tudi druge barve.
Obremenitve so bile določene pri deformaciji L/125. Deformacija L/125 ustreza 0,75-odstotni deformaciji na razponu. (Deformacija f=L/125; L= razpon). Ustreznost za uporabo je treba preveriti v vsakem posameznem primeru.
H (mm) | B (mm) | kg/m² |
|---|---|---|
40 | 500 | 12,6 |
Druge dimenzije so na voljo na zahtevo.
Razpon (mm) | Točkovna obremenitev (kg) | Varnostni faktor | Površinska obremenitev (kg/m2) | Varnostni faktor |
|---|---|---|---|---|
300 | 3.405 | 2 x F | 7.203 | 3 x q |
450 | 1.545 | 3 x F | 5.203 | 4 x q |
600 | 853 | 4 x F | 2.203 | 5 x q |
750 | 565 | 5 x F | 1.2023 | 7 x q |
900 | 390 | 6 x F | 690 | 8 x q |
1.000 | 312 | 7 x F | 510 | 9 x q |
1.200 | 220 | 8 x F | 294 | 10 x q |
H (mm) | B (mm) | kg/m² |
|---|---|---|
40 | 500 | 11,4 |
Druge dimenzije so na voljo na zahtevo.
Razpon (mm) | Točkovna obremenitev (kg) | Varnostni faktor | Površinska obremenitev (kg/m2) | Varnostni faktor |
|---|---|---|---|---|
300 | 2.894 | 2 x F | 6.122 | 3 x q |
450 | 1.313 | 3 x F | 4.711 | 4 x q |
600 | 725 | 4 x F | 1.957 | 5 x q |
750 | 480 | 5 x F | 1.024 | 7 x q |
900 | 331 | 6 x F | 586 | 8 x q |
1.000 | 265 | 7 x F | 433 | 9 x q |
1.200 | 187 | 8 x F | 249 | 10 x q |
H (mm) | B (mm) | kg/m² |
|---|---|---|
40 | 500 | 19,8 |
Druge dimenzije so na voljo na zahtevo.
Razpon (mm) | Točkovna obremenitev (kg) | Varnostni faktor | Površinska obremenitev (kg/m2) | Varnostni faktor |
|---|---|---|---|---|
1.000 | 850 | 2 x F | 1.000 | 3 x q |
1.200 | 500 | 3 x F | 1.000 | 4 x q |
1.500 | 250 | 4 x F | 1.000 | 5 x q |
1.800 | 150 | 5 x F | 1.000 | 7 x q |
2.000 | 100 | 6 x F | 600 | 8 x q |
2.200 | 80 | 7 x F | 350 | 9 x q |
2.500 | 55 | 8 x F | 220 | 10 x q |
H (mm) | B (mm) | kg/m² |
|---|---|---|
51 | 250 | 21,2 |
Druge dimenzije so na voljo na zahtevo.
Razpon (mm) | Točkovna obremenitev (kg) | Varnostni faktor | Površinska obremenitev (kg/m2) | Varnostni faktor |
|---|---|---|---|---|
750 | 850 | 3 x F | 7.200 | 3 x q |
900 | 580 | 3 x F | 4.160 | 4 x q |
1.000 | 470 | 3 x F | 3.000 | 5 x q |
1.200 | 320 | 4 x F | 1.760 | 5 x q |
1.500 | 210 | 5 x F | 880 | 7 x q |
2.000 | 115 | 8 x F | 380 | 10 x q |
3.000 | 50 | 11 x F | 108 | 13 x q |
H (mm) | B (mm) | kg/m² |
|---|---|---|
72 | 600 | 36,08 |
Druge dimenzije so na voljo na zahtevo.
Razpon (mm) | Točkovna obremenitev (kg) | Varnostni faktor | Površinska obremenitev (kg/m2) | Varnostni faktor |
|---|---|---|---|---|
| 1.000 | 4.999 | 2 x F | 13.114 | 2 x q |
| 1.200 | 3.472 | 2 x F | 7.589 | 3 x q |
| 1.500 | 2.222 | 3 x F | 3.885 | 4 x q |
| 1.800 | 1.543 | 3 x F | 2.248 | 4 x q |
| 2.000 | 1.249 | 4 x F | 1.639 | 5 x q |
| 2.200 | 1.033 | 4 x F | 1.231 | 5 x q |
| 2.500 | 799 | 5 x F | 839 | 6 x q |
| 2.800 | 637 | 6 x F | 597 | 7 x q |
| 3.000 | 555 | 6 x F | 485 | 8 x q |
| 3.200 | 488 | 6 x F | 400 | 8 x q |
| 3.500 | 408 | 7 x F | 305 | 9 x q |
| 3.800 | 346 | 8 x F | 238 | 10 x q |
| 4.000 | 312 | 8 x F | 204 | 10 x q |
| 4.200 | 283 | 9 x F | 177 | 11 x q |
| 4.500 | 246 | 9 x F | 143 | 12 x q |
| 4.800 | 217 | 10 x F | 118 | 12 x q |
| 5.000 | 199 | 10 x F | 104 | 13 x q |
| 5.200 | 184 | 11 x F | 93 | 14 x q |
| 5.500 | 165 | 11 x F | 78 | 14 x q |
| 5.800 | 148 | 12 x F | 67 | 15 x q |
| 6.000 | 138 | 12 x F | 60 | 16 x q |
H (mm) | B (mm) | kg/m² |
|---|---|---|
200 | 300 | 22,7 |
Druge dimenzije so na voljo na zahtevo.
Razpon (mm) | Točkovna obremenitev (kg) | Varnostni faktor | Površinska obremenitev (kg/m2) | Varnostni faktor |
|---|---|---|---|---|
3.000 | 600 | 2 x F | 900 | 3 x q |
5.000 | 579 | 3 x F | 600 | 4 x q |
6.000 | 398 | 4 x F | 340 | 5 x q |
7.000 | 275 | 5 x F | 210 | 7 x q |
9.000 | 151 | 6 x F | 60 | 8 x q |
12.000 | 56 | 7 x F | 45 | 9 x q |
